ADF7241是一款高集成度的低功耗、高性能 收发器 ，在全球通用的2.4 GHz ISM频段工作。其设计注重灵活性、鲁棒性、易用性和低功耗特性。在数据包和数据流两种模式下，均支持IEEE 802.15.4-2006 2.4 GHz PHY要求。而且只需极少的外部元件，就能达到下列标准：FCC CFR47 Part 15、ETSI EN 300 440（2类设备）、ETSI EN 300 328 (FHSS, DR > 250 kb/s)、ARIB ST D T-66。
ADF7241符合IEEE 802.15.4-2006 2.4 GHz PHY要求，可提供250 kbps的固定数据速率和DSSS-OQPSK调制功能。ADF7241的发射路径基于一个使用低噪声小数N分频RF 频率合成器 的直接闭环 VCO 调制方案。该VCO能够自动校准，工作频率是基频的两倍，因而可减少杂散发射并避免PA牵引效应。RF频率合成器的带宽自动针对发射和接收操作而优化，以实现最佳的相位噪声、调制质量和频率合成器建立时间性能。 发射机 输出功率可以在?20 dBm至+4 dBm范围内进行编程，且自动PA斜坡能力可满足瞬时杂散性能要求。该IC还集成一个偏置和控制 电路 ，可大大简化与外部PA的 接口 。

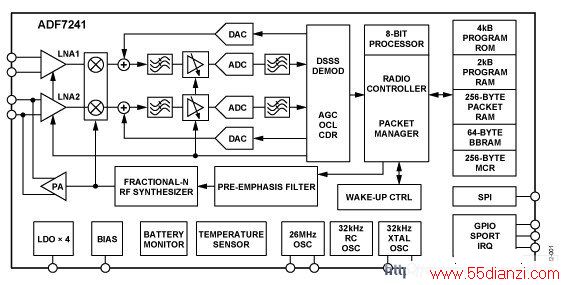

ADF7241功能框图
特性
●频率范围（全球ISM频段）： 2400 MHz至2483.5 MHz
●兼容IEEE 802.15.4-2006 (250 kbps)
●低功耗
●高灵敏度
●可编程输出功率
●集成 电压调节器
●出色的 接收机 选择性和抗阻塞能力
●数字RSSI测量
●快速自动VCO校准
●自动RF频率合成器带宽优化
应用
●无线 传感器 网络
●自动抄表/智能计量
●工业无线控制
●医疗保健
●无线音频/视频
●消费类 电子 设备
●ZigBee
