智能微波开关检波信号自动增益控制方法研究与实现

简介：在智能微波开关信号解调电路中采用了三级程控放大电路，各级放大电路的增益由多路SPI数字电位器MCP4351控制。测量电路对灵敏度调节电位器输出电压进行测量，在保证各级输出不失真的情况下，根据约束条件分配测量结果所对应的总增益，并形成增益分配表。其中，第二、三级增益按照线性法分配，第一级增益按照约束方程计算得出。解调时，系统控制核心MSP430F149查增益分配表得到数字电位器的调整值，并按照调整值调节电位器的阻值，实现增益的自动控制。该方法不需要单片机进行大量复杂的增益计算过程，节省运行时间和程序存储空间。
关键词：解调；自动增益控制；数字电位器；程控放大电路

    引言
    智能微波开关是一种基于微波波束障碍法实现对物体位置实时监测的智能仪表。智能微波开关的现场部分分为发射和接收两部分，两部分分别被安装于垂直于物流方向的料仓或传输带的两端。发射部分发射出经调制的高频微波脉冲信号；接收部分接收此信号，并经过解调、放大和滤波等一系列处理，最终将处理好的信号送入微处理器(MSP430F149)进行判断，从而确定被测物体的料位(或有无)。
    在实际工业应用中，智能微波开关应用环境复杂，发射部分和接收部分之间相对距离的不确定性、干扰等因素造成微波检波信号幅值动态范围很大。若放大电路的增益过大，将会引起信号的“削顶”失真；若放大电路的增益过小，将会使信号幅值偏低而引起误判。这两种情况都将使后续测量和处理电路无法正确识别信号。另外，由于微波检波器接收到的微波信号幅值与微波开关发射器和接收器之间的距离成指数衰减关系，因此为满足不同距离的使用要求，设计时采取多级放大的方法弥补微波信号幅值的指数衰减，以保证距离变化在一定范围内时放大后的信号幅值基本保持不变，以便于检测。
    为了保证信号检测的准确性，在放大电路中必须合理分配各级增益，使每级均不失真，且放大信号达到最佳测量范围，提高接收部分的灵敏度，以确保整个智能微波开关系统的检测正确无误。有关增益自动控制的方法很多，由于应用环境以及实现方法的不同而各具特色。文献中提出了一种两级级联控制总增益的方法，采用两片AD8367芯片组成放大电路，并通过合理计算和分配两级增益，保证了输出电压不失真，提高了系统的线性性能。然而两级放大电路的增益有限，为了满足更宽增益范围的要求，需要增加更多级联，以保证有足够可调节的增益。
    本文采用微处理器MSP430F149控制带8位易失性存储器的四路SPI数字电位器MCP4351组成三级级联放大电路，实现了对微波检波信号放大增益的自动控制。此方法工作效率高，适合宽动态范围的增益控制。下边分别从硬件电路设计、软件设计思路及总体实现方法等方面进行分析。

1 增益自动控制系统框架设计

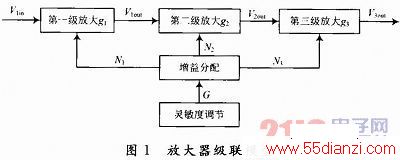

    智能微波开关接收部分对接收到的微波检波器输出信号进行前置固定增益(增益约为1)放大以及滤波以后，通过三级程控放大电路放大，将信号幅值放大到要求的范围，再由后续电路进行解调和处理。放大器级联模型如图1所示。

    为了适应宽动态范围的应用，放大器的增益控制必须足够的灵活。当输入幅值特别小的时候，放大电路要能够将小幅值信号放大到要求的范围内；当输入幅值特别大的时候，放大电路还应该能够将大幅值信号压缩。因此，第一级放大电路的设计最关键，要求对信号既可以放大也可以压缩。而第二级和第三级放大电路仅具有放大能力就可以满足实际应用要求。
2 增益自动控制电路硬件设计

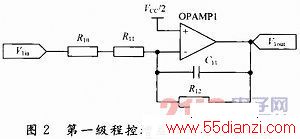

    根据宽动态范围检波器输出信号的特点(输出信号约为500μV～2．75 V)，本文设计的第一级程控增益放大电路要适应如此宽动态范围信号的放大，同时又能够滤除噪声，故采用集成运放、程控数字电位器和电容组成了反相输入的一阶低通滤波电路，同时还具有增益调节功能，微处理器可以通过程序控制此电路的增益。所设计的第一级程控增益放大部分的电路原理图如图2所示(其中中R11和R12为程控数字电位器R1)。

www.55dianzi.com
    对图1进行分析，可以得到第一级程控放大电路的输出电压为：

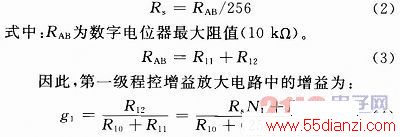

    在实际电路中，选用的集成放大器为LM6154，它是四路高速低功耗集成运放。选用的数字电位器为MCP4351，它是带易失性存储器的8位四路数字电位器。其电阻调节的步长为：

    式中：N1为0～256之间的十进制整数；Rw为电位器抽头阻值(75 Ω)。
    经过计算可知：

    通过以上分析可以看出，第一级程控增益放大部分不仅可以将信号幅值放大也可以将信号幅值压缩，使得微波信号幅值始终保持在适当的范围内。因此需要对程控增益进行设计和控制。

www.55dianzi.com
    另外，由于R10非常小，且接近于Rw，所以当刚上电时，N1取128(相当于抽头在中点)，近似有g1=1。

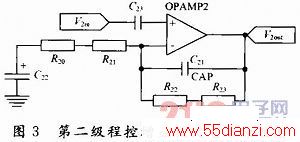

    第二级程控增益放大部分的电路原理图如图3所示(其中R21和R22为程控数字电位器R2)。

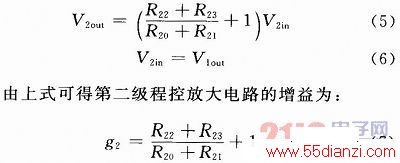

    由图2可以得到第二级程控放大电路的输出电压为：



www.55dianzi.com

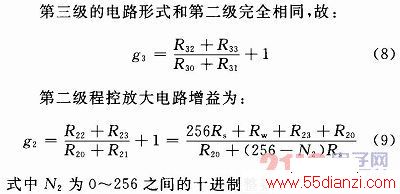

    由于第三级放大电路与第二级放大电路的电路形式相同，故第三级程控放大电路增益为：

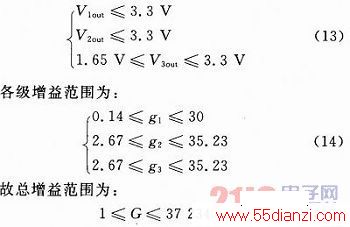

    根据所选数字电位器MCP4351的参数，结合电路的形式，在保证信号不失真的情况下，可以得出程控放大电路各级输出电压范围为：

    在如此宽的动态范围内，如何分配各级增益才能使整个放大电路的输出信号幅值达到最佳值?在实验中，先后采用了两种方法分配各级增益。
    第一种方法是三级增益同步调节(同大同小)，由于各级输出电压的限制，导致增益可调范围变窄。如果同时调的过大，则总增益过大，从而将造成信号幅值太大引起失真；如果调的太小，总增益就变得很小，造成信号难以被检测出来。
    第二种方法是将第一级增益与后两级增益分开调节。由于第一级增益的变化范围大，既可以将微波检波信号放大又可以将其压缩，所以第一级放大电路在整个三级放大电路中起到关键作用。第二级和第三级电路形式完全相同，这两级放大电路只能将信号幅值放大。因此，在总增益不变的情况下，先调节第二级和第三级增益，当这两级增益确定后，再根据需要调节第一级增益。

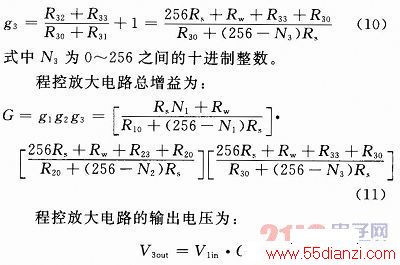

    第二级和第三级放大电路的增益公式相同，为了提高调节效率，将第二级和第三级增益进行同步调节，即g3=g2。故总增益为：
