每发出一个特定频率的声音，就会控制音频遥控开关改变一次状态，电路对环境中发出的其他频率的声音具有很强的抗干扰能力。

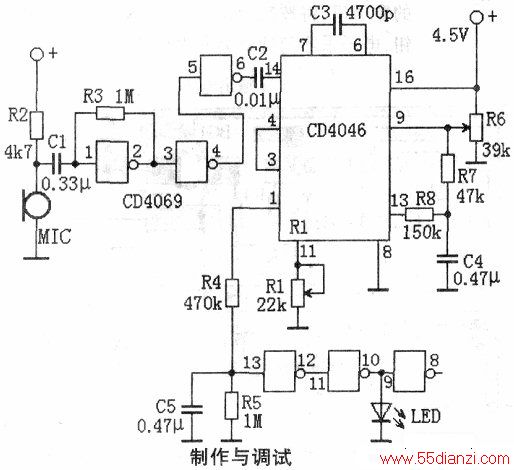

音频遥控开关电路原理图见附图。电路由音频放大电路、锁相环电路和开关输出电路组成。音频放大电路将话筒得到的声音信号进行放大。外界的声音信号经过放大后接到锁相环电路的输入端。锁相环电路内部有一个压控振荡器，平时工作在设定的工作频率上。当外界的声音信号传人锁相环电路，每当接收到与压控振荡器工作频率相同的声音信号时，锁相环电路就处于锁定状态，输出电路的电压由低变高，控制开关输出电路改变开关状态。
电路可用口哨声音进行控制。调整电路的接受频率，使得电路只对特定的口哨声音产生反应。仔细调整，使得电路灵敏度最高，控制距离最远。如果制作者比较有经验，也可以使用嘴吹出口哨进行电路的调整。
电路对电源电压要求比较高，应尽量保持电源电压的稳定；如果用9V电源，可使用4046自带的稳压管，以输出5v的工作电压。
4046锁相环电路包括相位比较器、低通滤波器和电压控制振荡器3部分组成。相位比较器的功能是对外界的声音信号与内部的脉冲信号的中心频率进行频率比较，当频率相同时，从第1脚输出高电位；无论是外界的声音信号还是内部的振荡信号，其频率都会产生漂移，实际上两者的频率不可能相同，锁相环电路可能处于失锁状态。为了解决这一问题，锁相环电路可通过低通滤波器将相位比较器输出的电压反馈到电压控制振荡器，改变内部振荡脉冲的频率，使之与外界信号的频率相同；这种由起始的失锁状态到最终的锁定状态所允许，的输入信号频率范围叫做频率捕捉范围。
现有的一些利用锁相环电路做选频开关的缺点在于几乎没有选择性，它利用了压控振荡，几乎对所有接近外来信号频率的干扰信号都可接收。本机电路的特点在于，对相位比较器输出的控制电压采取了分压措施，只允许控制电压的一小部分对压控振荡器进行控制，所以捕捉范围比较窄。当然，这个范围很容易通过改变电压的比例进行调整。
具体措施：
(1)压控振荡器的控制电压由两部分组成；
(2)基础电压决定压控振荡器工作频率与接收信号的频率一致，这个电压由电位器R6提供；
(3)4046锁相环输出的锁定电压通过R8与R7组成的分压器分配后，与基础电压一起加到压控振荡器上；
(4)通过控制两种电压的比例，可以任意调节选频开关的选择频率捕捉范围；基础电压所占比例大，选择性好，捕捉范围较窄；锁相环输出的锁定电压所占比例大，选择性差，捕捉范围较宽。
