下图为电子管6J17作中频放大的电路，把自动增益控制电压同时加到第1栅和第3栅进行双重控制，增益控制效果得到显着改善，其控制性能比可变互导五极管好得多。6J17可用6A8代替，但不允许用新型变频管6A7、6A10C和lAl∏，这些管子的屏极和栅极间的电容很大，有可能引起自激。

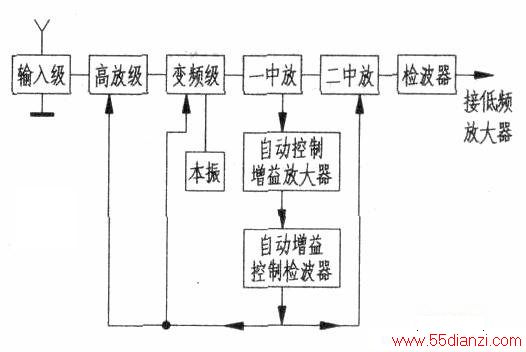

在6JI7两个栅极上进行双重自动增益控制的中频放大级电路通常使用的自动增益控制电路都把控制电压加到检波以前各级。若将控制电压同时加到检波前、后各级，可获得更好的控制效果。最完善的控制电路方框图如下图所示。
在这个电路里，用两级中频放大来放大被接收的信号，从第一中放输出级分离出的中频电压被送到自动增益控制系统内进行再放大，被放大后的中频信号经检波后输出自动增益控制（直流）电压，分别加到高放、变频、一中放和二中放级。
向前后各级都加控制电压的自动增益控制系统，效果非常好。其控制特性如下图所示。当输入讯号从3μV变为1V，即电压变化300000倍时，输出电压仅在3V和4V之间变动。
