U3745BM是一款单片PLL接收器，是为满足低数据速率、低成本RF数据传输系统的要求而开发的。U3745BM与PLL RF发射机U27458配合使用，适合在遥测、保安技术和无键输入系统等领域中应用。 主要技术特点如下： ·数据传输速率为l～10 Kbs； ·编码方式为曼切斯特或双相位方式； ·工作频率为300～450 MHz； ·ASK调制解调方式； ·灵敏度为-ll3．5 dBm； ·电源电压为4.5～5.5 V； ·工作电流为7.0～8.6 mA，睡眠模式电流为l90～350μA； ·单端RF输入，容易与λ／4天线或PCB 板的印制天线相适配； ·符合美军标MIL-STD883 ESD保护(4KV HBM)； ·工作温度为-40～85℃。

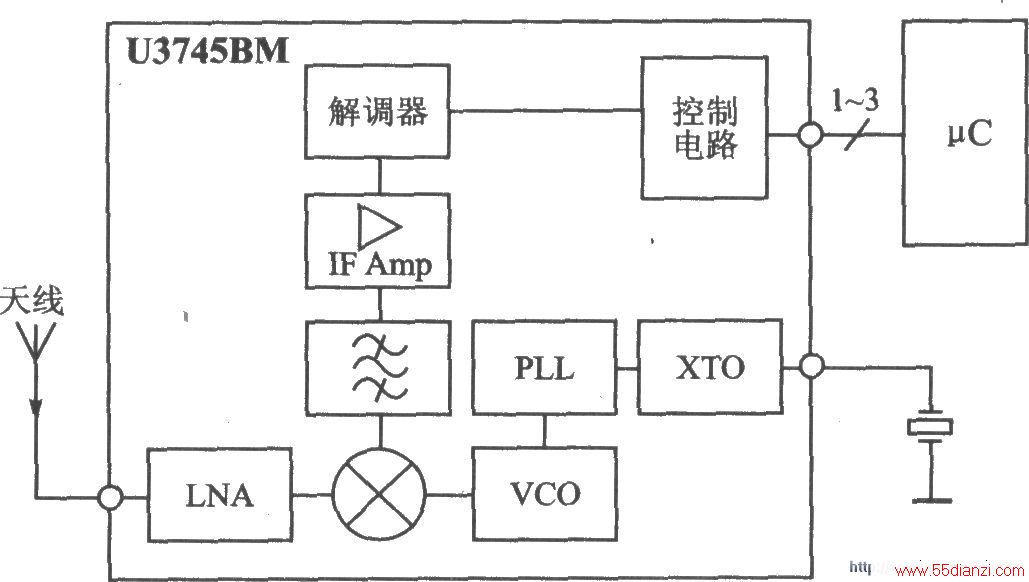

U3745BM的UHF ASK遥控接收器电路方框图
