T5761/T5760是专为满足低成本RF数据传输系统的要求而开发的接收器。它与射频发射芯片T5750配套使用，适合在遥测、保安技术和无键进人系统等领域应用。 主要技术特点如下： ·接收频率为868～870 MHz/902～928 MHz； ·ASK/FSK解调方式； ·传输曼切斯特或双相位编码的数据速率为1～10 Kb/s； ·输入灵敏度：ASK方式为-ll0dBm，FSK方式为-l02 dBm ·系统IIP3为-l6 dBm，1 dB压缩点为-25 dBm，镜像衰减为30 dB； ·5～20 V兼容的数据接口，与微控制器通信只需要一根双工数据线； ·数据时钟可用于曼切斯特或双相位编码信号； ·有可编程的数字噪声抑制，可分配查询方式实现低功耗； ·最大额定电压为6 V； ·工作电流：FSK方式为9.9 mA， ASK方式为9.6 mA，睡眠方式为276μA； ·工作温度为-40～105℃。

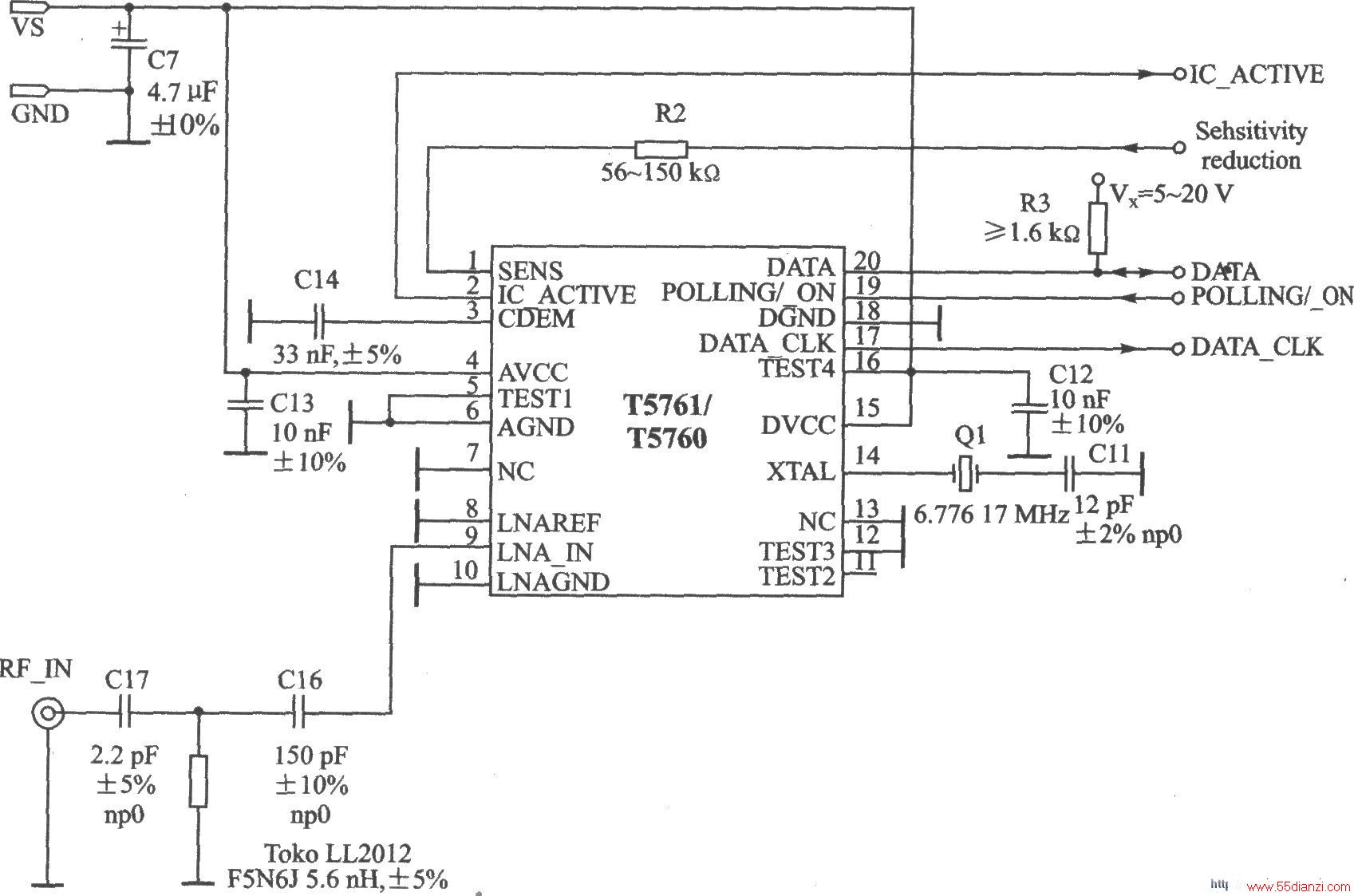

T5761／T5760在fRF =868.3 MHz不带SAW滤波器的应用电路
T5761／T5760在fRF =868.3 MHz带SAW滤波器的应用电路
