RF2919是一款只要一个基准晶振、一个中频滤波器以及几个无源元件就可组成完整ASK/OOK接收机的接收器芯片，可工作在433/868 MHz的欧洲ISM频段和915 MHz的北美ISM频段。 RF2919的主要技术特点如下： ·工作频率为300～1000 MHz； ·ASK／00K解调方式； ·接收灵敏度为-l00～-l04 dBm； ·射频输出幅值为 10 dBm； ·VSWR输出为50：1； ·电源电压为2.7～5.5 V； ·电流消耗：接收模式为8～12 mA，低功耗模式为1μA； ·工作环境温度为-40～ 85℃；

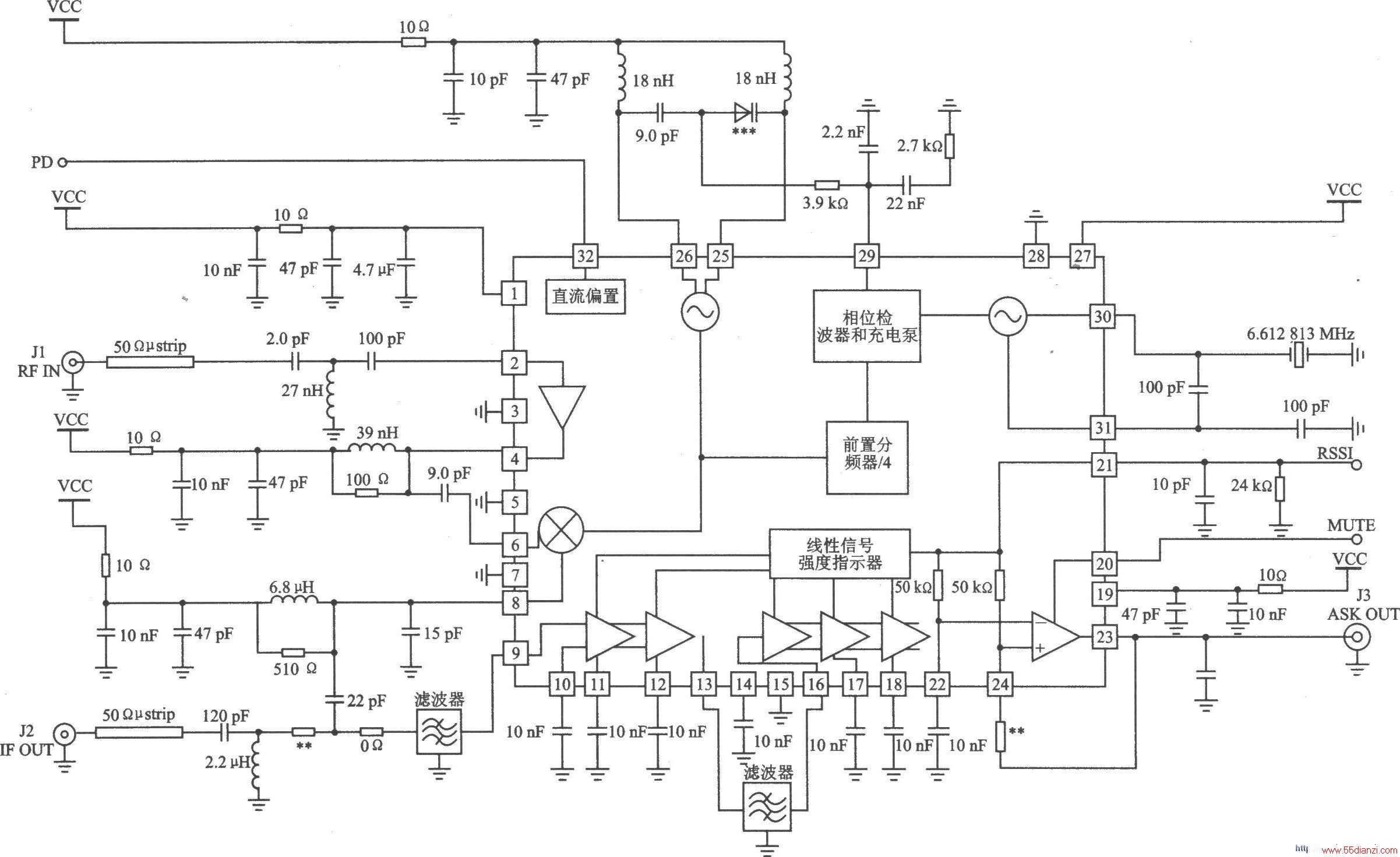

RF2919 433 MHz应用电路

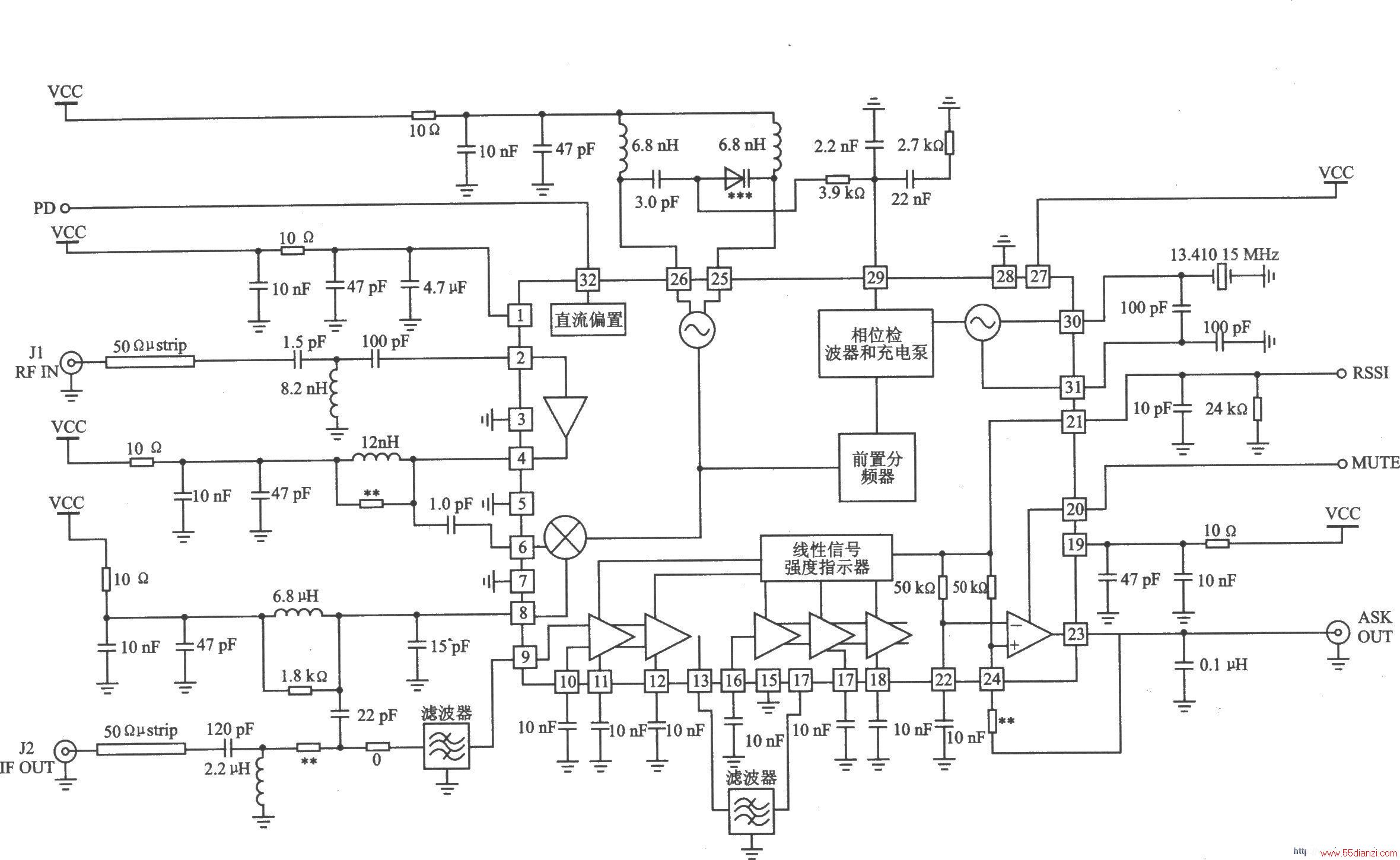

RF2919 868 MHz应用电路

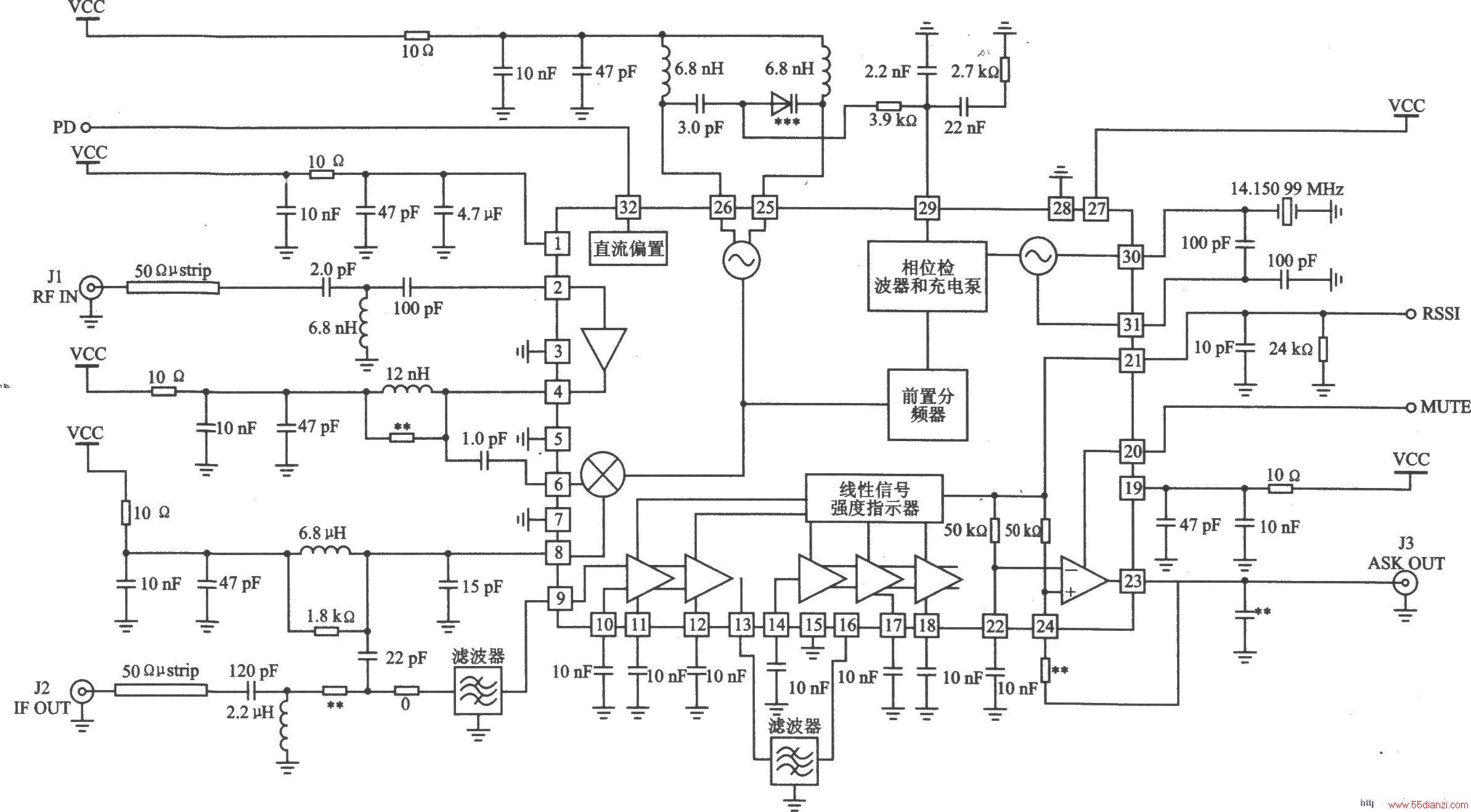

RF2919 915 MHz应用电路

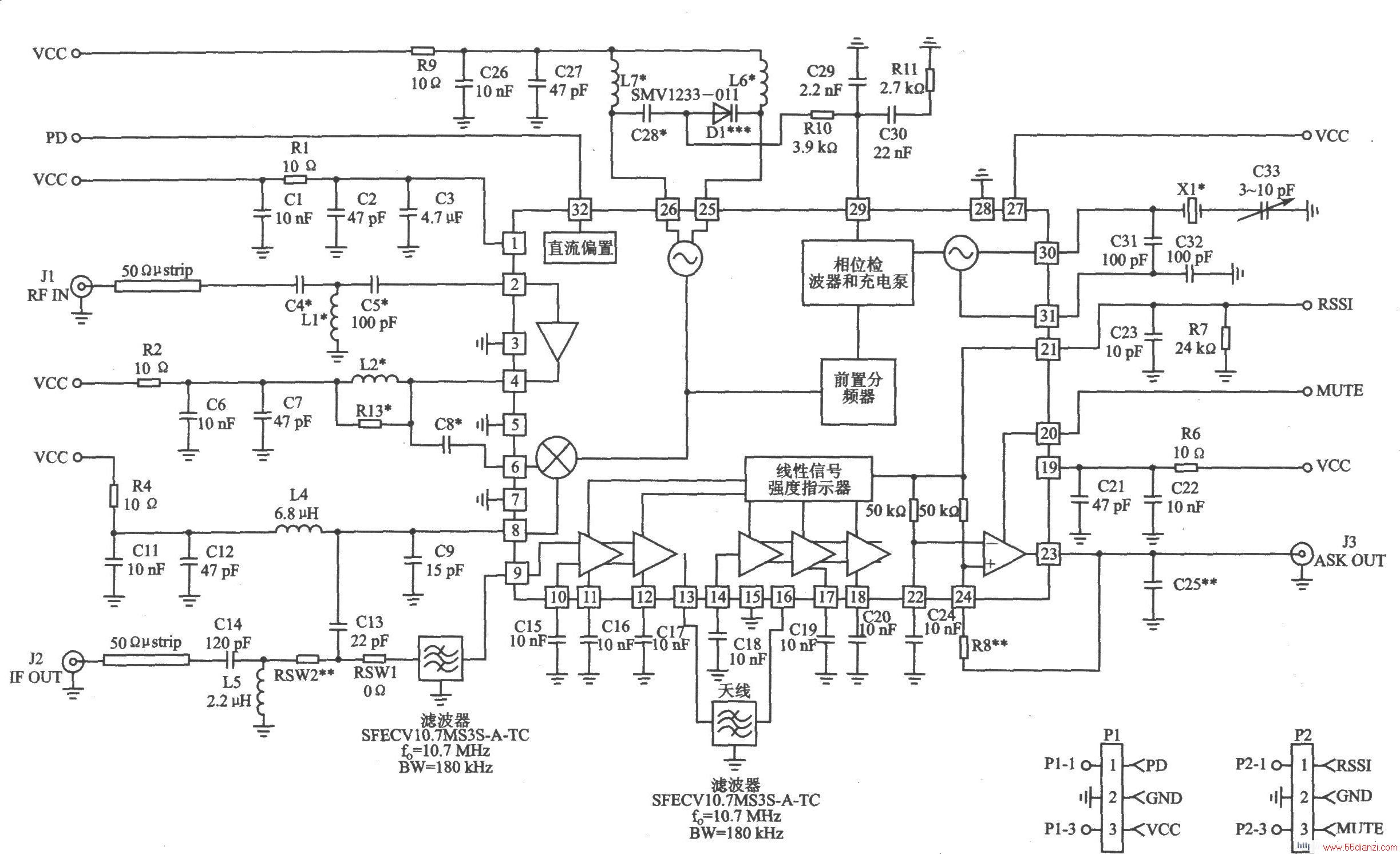

RF2919评估板电路图
