F04E/B/C是采用SMT工艺，树脂封装，特小体积，极低功耗的射频发射器模块。F04E/B/CE射器设置在无信号时输出端为零电平工作方式。其调制信号采用输出脉冲信号，利用间断脉冲调制使发射处于极低功耗状态，达到能长期连续工作的技术要求。F04E/B/C适合要求体积特小、短距离发射的产品应用，如低成本遥控报警器及各种遥控玩具等。 主要技术特点如下： ·工作电压为3～12 V； ·发射电流为3～10 mA，待机电流为0.2 mA； ·发射频率：F04B/C为315 MHz，F04E为433 MHz； ·频率稳定度：F04C为10-4，F04E／B为10-3； ·发射功率：F048/C为10 mW，发射距离约50 m；F04E为5 mW，发射半径约l0 m。

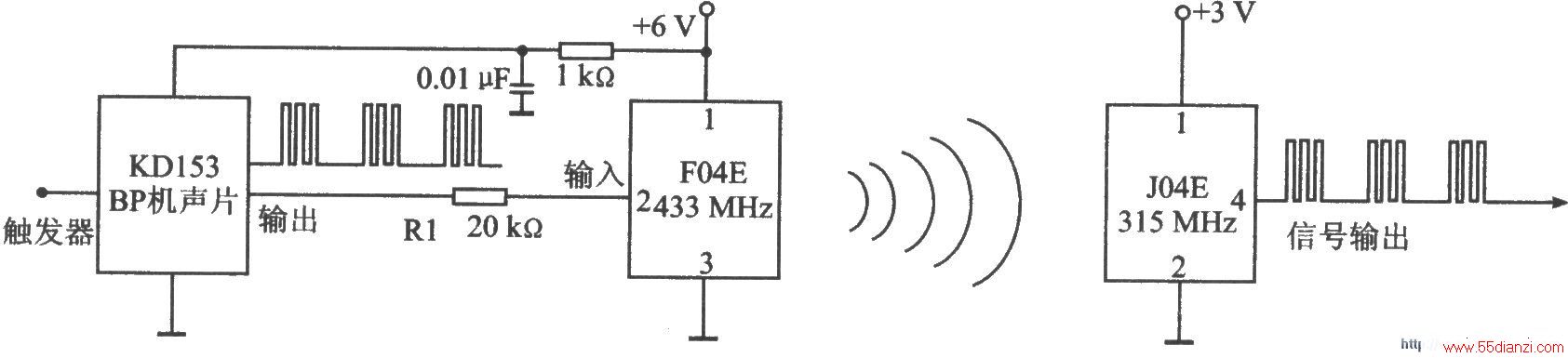

F04 E的应用电路
F04B应用电路及配套接收电路
