TX500是一款ASK无线数据发射器模块。它采用PLL频率稳定技术，在小区域无线数据通信中获得广泛应用，例如无线抄表系统。 主要技术特点如下： ·工作频率为l00 MHz～1 GHz； ·中心频点误差为土5×10-6(TA=25℃)； ·ASK调制方式； ·调制速度为DC～-100 kHz(50％占空比方波，TTL信号)； ·点对点通信方式，与RXl00或RX500配套使用； ·数据接口通过穿心电容，天线接口用Q9，输入信号接口用TTL／CMOS或RS一232； ·最大数据速率为l00 Kb／s； ·工作电压为l2～15 V； ·工作电流为l70 mA(在 l2 V时)，待机电流小于10 uA； ·辐射功率(连续波)为27 dB； · ·发射距离：开阔地，天线离地l.5 m约为l.5 km；开阔地，发射天线离地30 m约为2 km，一般城区环境，天线离地l.5 m约为l km, ·工作温度为-40～ 85℃(推荐一10～ 60℃)。

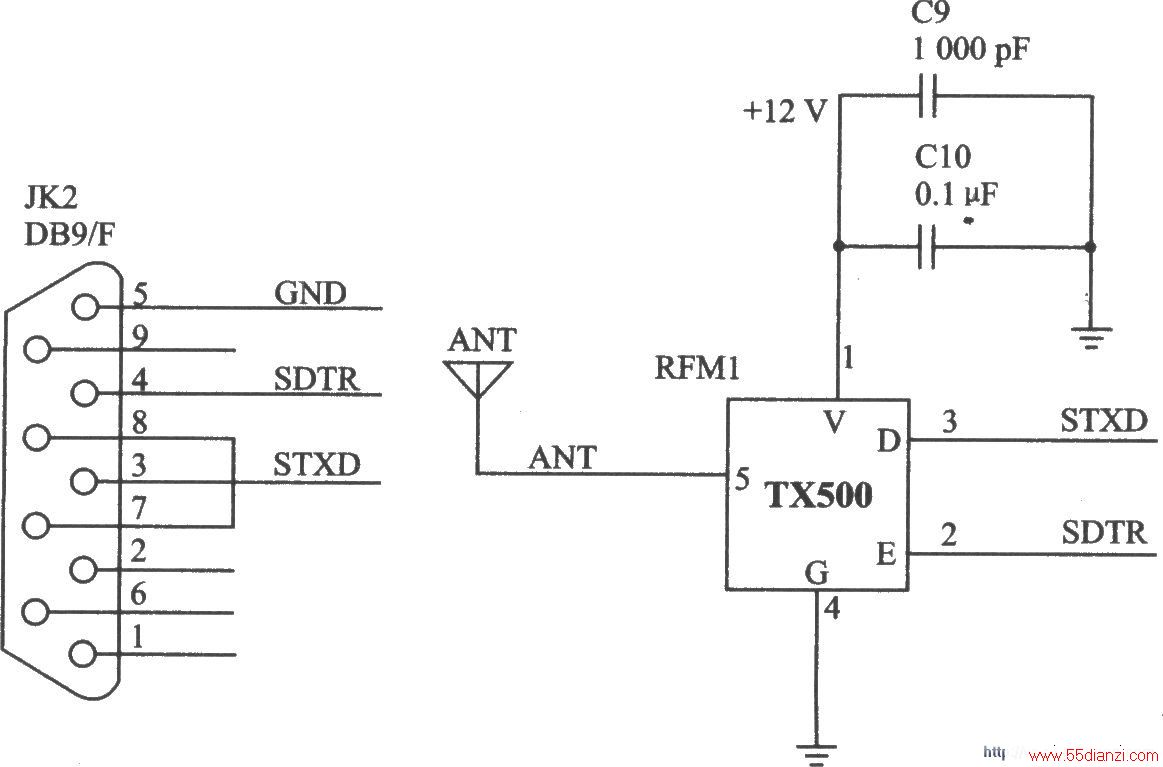

TX500的应用电路
