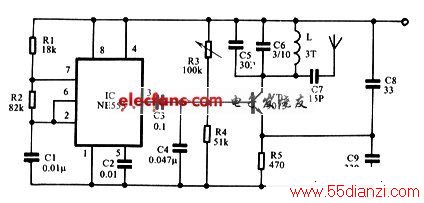

图1为发射器电路图。它由IC时基集成电路NE555、R1、R2、C1组成。1KHz的低频振荡器去调制由三极管VT及外围元件组成的高频振荡器，被调制高频信号从C7至机内微型天线向空间发射出去。C8用以加宽频带和防止人体感应对频率的影响，实际使用证明，该元件必不可少。
图 1

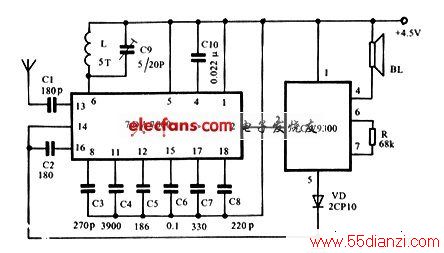

图2为接收器电路图。当接收器收到发射器发来的信号时，集成电路TDA7000的②脚输出低电平，音乐集成电路CW9300无高电平触发信号不工作，扬声器BL无声。当物品离开超过3m时，接收器收不到发射器发出的信号，TDA7000的②脚输出变为高电平，CW9300被触发工作，从BL发出报警声，提醒物品已丢失。
图 2
该装置由发射器和接收器这两部分组成，将发射器放入行李里，接收器随身带，当物品离开自身超3m(米)时，接收器便发出报警声，提醒注意，防止物品丢失。
