发射机电路分析

　　1．发射音频

　　在模拟移动电话中，一般把解调输出到受话器之间的电路或送话器到调制输入端的电路称为音频处理电路。在数字移动电话电路中，把送话器输入到TXI/Q信号输出或RXI/Q输出到受话器声音输出之间的电路称为音频逻辑电路。

　　在通信中，要将话音信号发送出去，首先需要利用电子器件和有关电路将活音信号转换成模拟电信号。常用的声一电转换器件称为送话器(MIC)。

　　人说话产生的信号频率很复杂，但人们通常只对270Hz～3400Hz频率范围的信号比较敏感，并能达到一定的清晰度，这个频率范围的话音信号完全能满足一般通信业务的需要。所以，经音频放大器放大后的信号要通过一个带通滤波器，以形成话音凋制信号的频带。

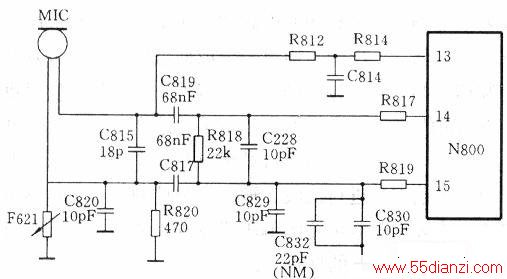

　　在手机电路中，由话音拾取电路（送活器电路）将声音信号转化为模拟电信号，送到音频处理模块。送话器电路通常由一个RC电路构成，逻辑音频电路给送话器提供一个合适的电压做偏压。下图就是一个手机送话器电路。N800的(13)脚输出送话器电压，经电阻R812、R814给送话器供电。

　　N800的(14)、(15)脚与送话器之间的电阻、电容构成一个话音频带形成电路，将活音频带内的信号送入N800模块内放大及PCM编码等处理。

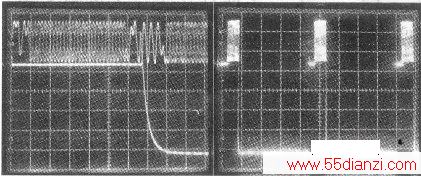

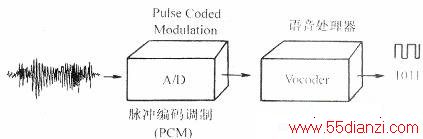

　　发射音频通道实际上就是将模拟的话音信号进行数字化处理的过程，如上图所示。经送活器转换得到的模拟话音信号首先在音频处理模块中进行前置放大。放大后的信号在PCM编码器进行A/D转换，得到数字语音信号。该信号经串行总线将信号送到DSP。在DSP中，数字语音信号经活音检测、语音编码、卷积编码、分间插入、脉冲格式化与凋制，得到数码语音信号。数码语音信号在逻辑电路中经gmsk调制，分离成4个TXI/Q信号，从逻辑电路输出到发射机射频电路中的TXI/Q调制器。TXI/Q信号如下图所示。

　　2．TXI/Q调制

　　一个信号的某种特性参数随另一个信号而变化的过程或处理方法称为调制。关于调制，在理沦上有很复杂的推导，一从维修角度出发不必了解那么多。

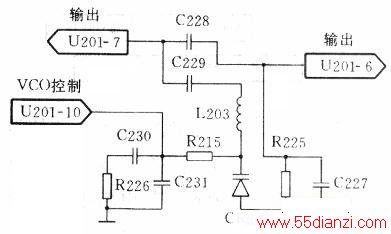

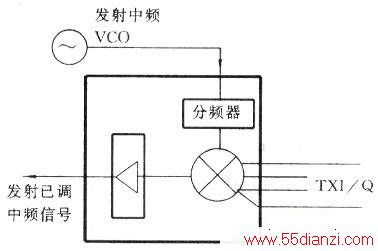

　　不沦是哪一种发射机电路结构，TXI/Q信号从逻辑音频电路输出后，都是到射频电路中的发射I/Q调制器，其电路结构如上图所示。TXI/Q调制器有两个输入、一个输出。输入的是TXI/Q信号和发射中频载波信号。TXI/Q信号来自逻辑音频电路；发射中频载波来自一个专门的发射中频VCO电路，或与接收机共用一个中频VCO信号。下图所示的就是摩托罗拉G087手机的发射中频VCO电路。

　　在TXI/Q调制器中，67.707kHz的TXI/Q信号对发射中频载波进行调制，得到发射已调中频信号在带发射变换电路的发射机中，TXI/Q调制器输出的发射已调中频信号送到发射变换电路中的鉴相器，在带发射上变频的发射机中，TXI/Q调制器输出的发射已调中频信号到发射上变频电路。发射已调中频信号可用频谱分析仪检测。

　　3．发射变换

　　不同结构的发射机电路对TXI/Q渊制后的信号的处理也有所不同，带有发射变换模块的发射机将该信号送到发射变换模块与发射参考中频进行比较，得到调制TXVCO的发送数据。

　　发射变换电路是两种发射电路结构的区别之一。它主要是将发射已调中频信号与发射参考中频信号进行处理。即使同是带发射变换的发射机电路，也有一些具体的区别。摩托罗拉手机的发射机电路中的发射变换电路通常都是由一个专用的发射变换模块构成，发射变换模块通常完成如下的一信号处理：发射已调中频信号来自TXI/Q调制器；在变换电路中，TXVCO信号与RXVCO信号进行混频，得到发射参考中频信号；发射已凋中频信号与发射参考中频信号在发射变换模块中的鉴相器进行比较，输出包含发送数据的脉动直流信号，该信号再经一个泵电路（一个双端输入，单端输出的转换电路），输出一个包含发送数据的脉动直流控制电压信号。

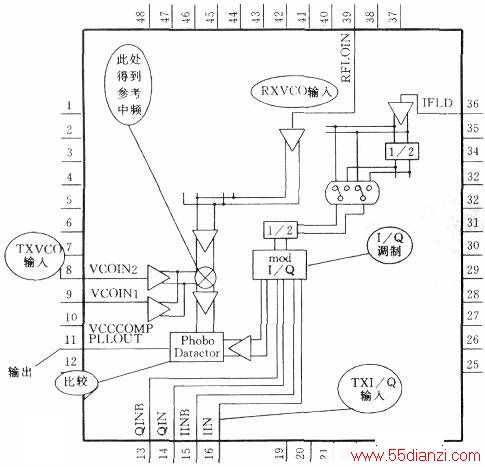

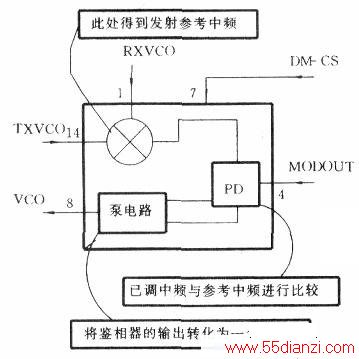

上图是摩托罗拉手机发射变换模块的方框图，该图很明显地描述了上述信号的处理。它是GD90的发射变换电路示意图，下图是从GD90的射频电路中分解出来的，如何确定图中所示的就是GD90的发射变换电路，须掌握发射机的电路结构及手机电路的英文缩写。

　　4．TXVCO

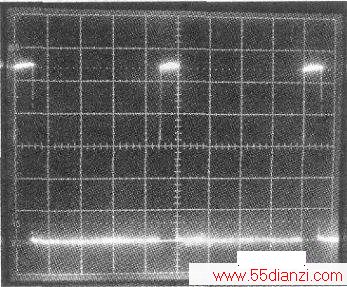

　　TXVCO电路通常存在于带发射变换电路的发射机中，带发射上变频器的发射机电路中是没有发射VCO的。TXVCO电路有分离元件的，有VCO组件的。分离元件的VCO电路常见于早期的摩托罗拉GSM手机电路中，V998、L2000等，而爱立信、三星600等手机的TXVCO电路都是由TXVCO电路组件构成。分离元件的TXVCO电路与其他如RXVCO、VHFVCO的电路基本相似，只是工作参数不一样。TXVCO电路是直接工作在相应的信道上的，例如，若L2000手机工作在GSM的60信道，则TXVCO模块U350输出902MHz的发射信号。TXVCO电路在发射变换模块输出的信号控制下，完成发送信息的调制。对于发射变换和TXVCO电路，检修时应注意的是TXVCO的信道控制信号。下图所示的就是用示波器检测到的TXVCO的信道控制信号，它是随信道变化而变化的。

     5．发射上变频器

     发射上变频器实际上是一个混频电路，它存在于带发射上变频的发射机电路结构中。在发射上变频器中，发射I/Q调制器输出的发射已调中频信号，与RXVCO(或UHFVCO、RFVCO)信号进行混频，得到最终发射信号。前面讲接收机混频器时说，混频器有两个输入信号，一个输出信号。发射上变频器也是一样，它的输入信号是发射已调中频信号与UHFVCO(RXVCO、RFVCO)，输出信号是最终发射信号。

　　在它所处的电路结构中，没有发射变换与TXVCO电路。发射上变频器在发射I/Q调制器之后。发射上变频器基本上多存在于诺基亚的手机电路中，其他手机的发射机电路结构通常是带发射变换电路的结构。

　　6．功率放大器

　　手机电路中的功率放大器都是高频宽带功率放大器。功率放大器通常用PA表示。

　　调制后的射频信号经功率放大后，就可以进行传输。我们把这个功率放大器称为发射功率放大器。一个完整的功率放大电路通常包括驱动放大、功率放大、功率检测及控制、电源电路等。

　　从维修的角度上看，功率放大电路是值得注意的电路。由功率放大电路引起的故障是比较多的。比如手机不上网、打电话难、打电话关机、打电话低压告警等。

　　检修功率放大电路时，主要应注意功率放大器控制信号、发射信号参数等。控制信号可用示波器检测，但发射信号参数如脉冲、相位、频率误差等不容易检测。

　　7．功率控制

　　手机的发射功率是可控的，它在不同的地理位置，根据系统的控制指令工作在不同的发射功率级别上。下图是—般手机功率控制的原理方框图；

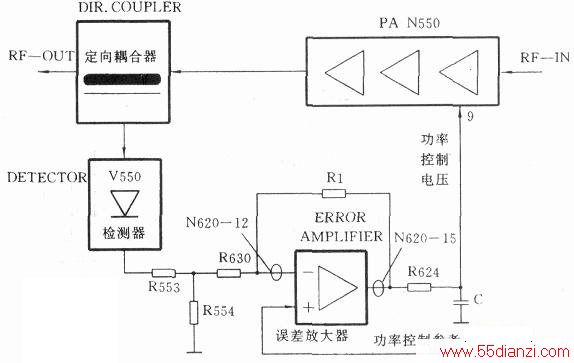

下图是NOKIA6110发射机功率控制的原理方框图。

　　该控制环路工作原理如下所述：功率放大器放大的发射信号送到天线转化为高频的电磁波发送出去。在功放的输出端，通过一个取样电路取一部分发射信号，经高频整流得到一个反映发射功率大小的直流电平。这个电平在比较电路中与来自逻辑电路功率控制参考电平进行比较，输出一个控制信号去控制功放电路的偏压或电源，从而达到控制功率的目的。
