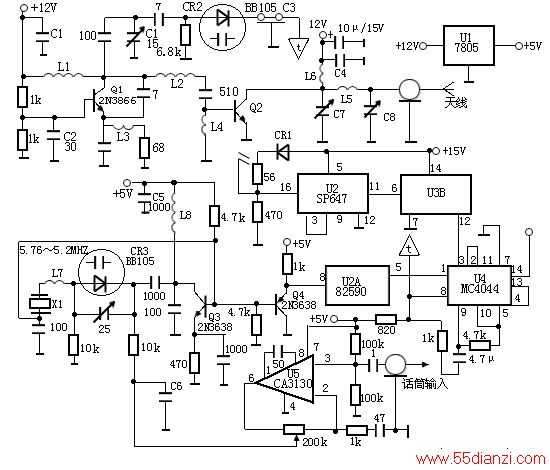

该电路直接振荡得出144~148MHz的工作频率,而不用倍频器。振荡器与晶体相位锁定保证了振荡器的稳定性。在143~149MHz调谐范围内,相应的变容二极管控制电压为1~4V,它维持了全频带的合适的环路增益。话筒前置放大器U5略有过激励,因此语言波形被削波或限幅。锁相线路,使频率稳定度与参考振荡器中使用的晶体稳定程度同样好。将需要的信号频率除以25就得到晶体频率。
本文关键字:发射机 高频放大-接收发射,单元电路 - 高频放大-接收发射
