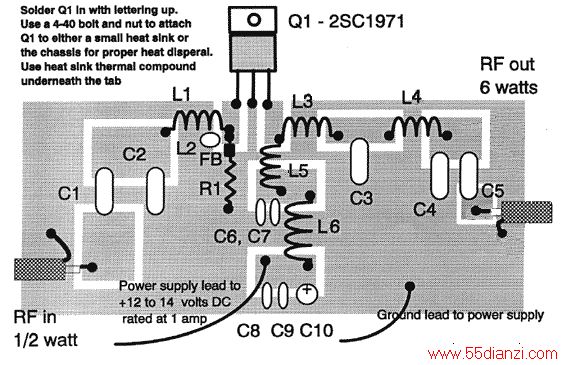

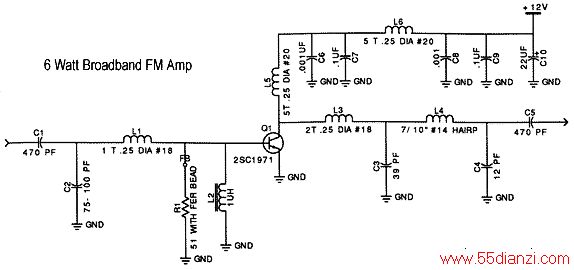

6瓦调频(FM)广播放大器

元件清单

　 数量

元件参数及描述

编号 2 470 pF 云母电容  C1, C5 1 75 pF 云母电容 C2 1 39 pF 云母电容，或25 - 80p 云母微调电容  C3 1 12 pF 云母电容，或10 - 50p 云母微调电容  C4 2 0.001 uF 瓷介电容 (标记 102, .001, 或 1n) C6, C8 2 0.1 uF 瓷介电容 (标记 104, .1, 或 100n) C7, C9 1 22 uF 电解电容 (注意正负级) C10 1 用直径1.2mm铜线绕成的空心线圈 直径6.5mm 1匝  L1 1 1 uH 扼流电感（RF choke） L2 1 用直径1.2mm铜线绕成的空心线圈 直径6.5mm 2匝 拉长到4mm L3 1 用直径1.2mm铜线绕成的空心线圈 直径6.5mm 3匝 拉长到6mm L4 2 用直径0.8mm铜线绕成的空心线圈 直径6.5mm 5匝 拉长到8mm  L5, L6 1 56欧姆电阻 在Q1基级端套上一个磁珠 R1 1 2SC1971 RF 晶体管 Q1
