因为过去第二中频的频率始终也没有一个统一的标准，所以能够买到的调解器什么频点都有，据笔者见过的就有７０ＭＨｚ、１１０ＭＨｚ、１２０ＭＨｚ、１４０ＭＨｚ、２４０ＭＨｚ、４７９ＭＨｚ、４９０ＭＨｚ、６１２ＭＨｚ等，由于手边还有一批安由电子当年留下来的６１２ＭＨｚ调解器，因此按照６１２ＭＨｚ设计了下面的调谐器。这批调解器为夏普产品，性能优良，存放多年，外壳已是锈迹斑斑，惨不忍睹，但去掉外壳还是光彩照人，干脆就裸体使用了。
调解器输出的基带信号包含有图像和伴音，与卫星电视接收机的处理方式相同，这方面的制作资料过去的电子报刊刊登过许多许多，这里就不再赘述了。
所传图像伴音信号的处理
到目前为止，本实验涉及的只有图像信号，还没有伴音，其实，即便是图像信号也还没有妥善处理，因为调频电视信号传输的一个重要环节我们还没有加入，这就是图像信号的预加重和去加重处理，视频信号直接加到上面电路的视频输入端是不行的，另外有时伴音也是必需的。

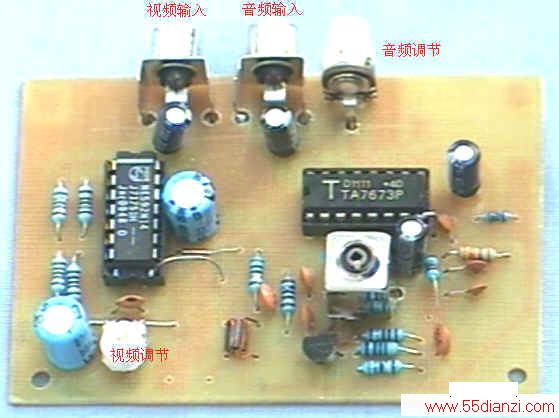

这部分电路非常简单，一共用了两块芯片，一块是视频处理专用芯片ＮＥ５９２，另一块是电视调制专用芯片ＴＡ７６７３，这里只用的它的伴音调制部分，两块芯片用的全是标准电路，就不在这里罗嗦了，成品见下图。

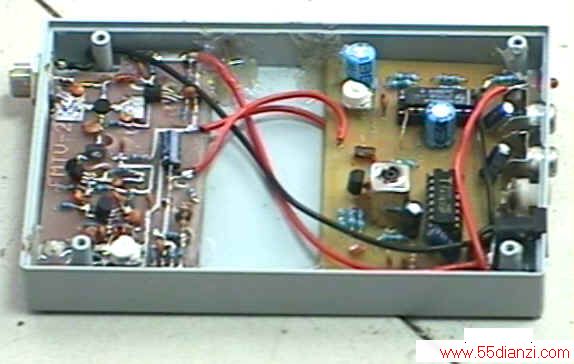

完整的调频电视发射机内部结构见下图。

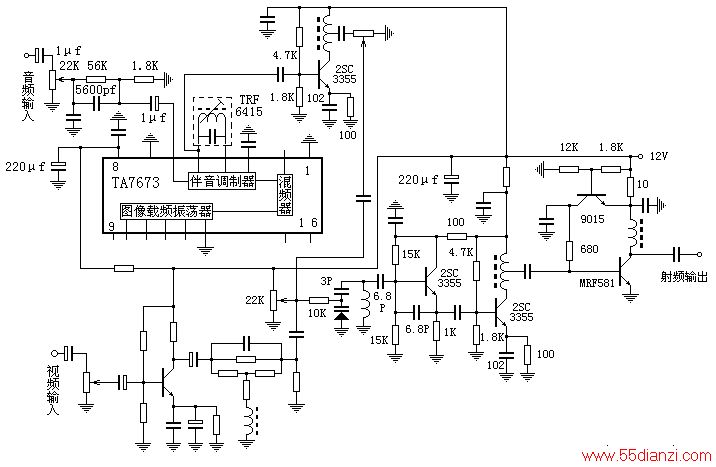

经过一段时间的实践，目前固定下来的是下面的电路。
该图在大的方面没有什么问题，做出来的成品传输距离、稳定性尚可，在复杂环境的传输表现突出。但是细节上还有待于朋友们共同参与改进，主要表现在图像的质量上。高频分量不足，彩色不太鲜艳，需要在补偿电路上打主意。
