围绕校园活动中“抢答”及“计分”的需求，并结合学校的特点设计制作的“多功能抢答计分系统”，利用单片机和电脑通信完成抢答和大屏幕显示。它既可以使用大屏幕显示抢答结果及响应的计分，还可以用数码管显示抢答结果，使抢答和计分结果直观。操作方便。
一、设计要求
1.设计电路，实现抢答功能，在把抢答结果通过串口传送给计算机的同时，用数码管显示出抢答结果。
2.实现用电脑软件和手动按钮同步控制抢答电路的功能。
3.电脑端的软件要能为各选手计分。显示抢答结果并伴有提示音。
4.实现对违规的监控。在开始抢答前，如果有入按下抢答按钮，要显示违规的选手编号。
5.软件设计注重可拓展性及灵活性。活动名称、选手名称可以任意更改，初始分值以及变化分值都可以通过“设置”按钮改变。另外，执行全体复位和退出系统重要操作时。会有提示信息。并要求进行确认，以防止误操作。
二、工作原理

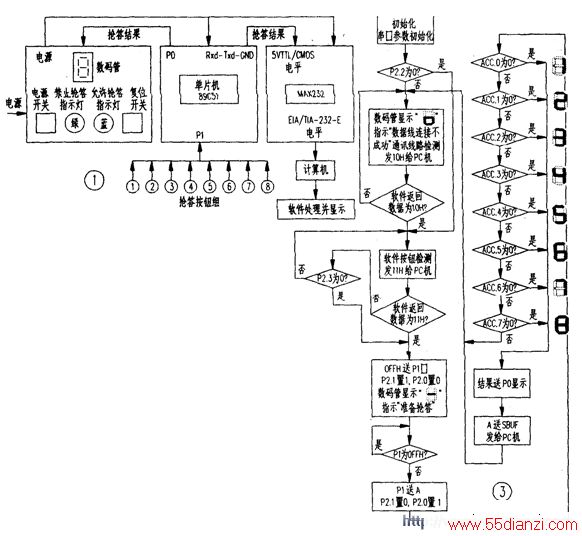

系统分两部分：一是以单片机控制捡答硬件系统和相关控制程序；二是Pc机软件终端控制及计分系统。抢答系统框图如图l所示。
1.单片机电路组成及工作原理

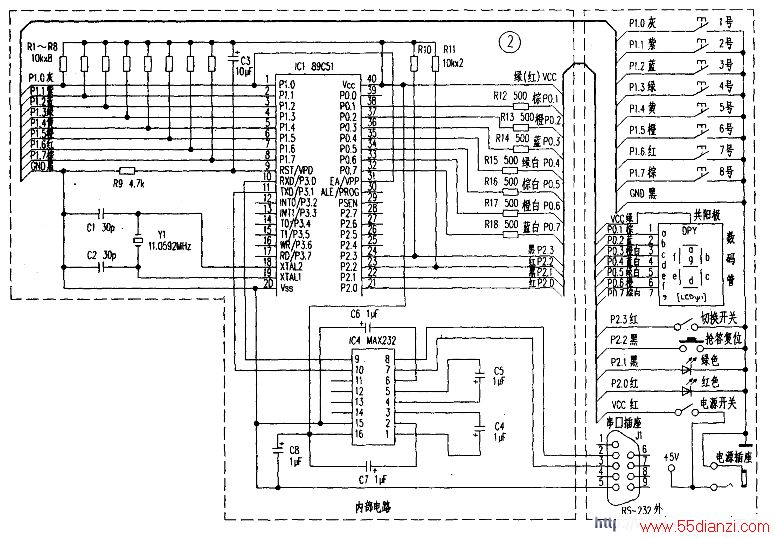

（1）单片机抢答控制电路和工作原理：1）单片机抢答控制电路如图2所示。2）单片机抢答电路基本工作原理令Pl为OFFH，并不断监视Pl的值。一旦Pl口状态发生变化（见附表），就说明抢答成功。马上对变化后的Pl值进行相应处理。同时停止Pl口监视，由P0口显示出抢答成功者的号码，并发送给计算机。计算机端的处理软件通过串口收到来自单片机的信号后。进行一系列显示。并可进行相应的加减分操作。3）RS-232串行通信接口电路RS-232串行通信接口无需安装其他驱动程序。就可直接实现与计算机进行数据传送。单片机通过R2-232接口与计算机通信。由于单片机的高电平为3～5V、低电平为O～3V，计算机的高电平为3～15V、低电平为-15～3V.故需要电平转换电路（以MAX232集成块为核心）。
（2）单片机控制电路程序设计该程序完成的主要功能是：1）将抢答的结果送硬件电路显示；2）与计算机通信交换数据，控制抢答；3）将抢答的结果送计算机处理并计分。流程图如图3所示。
2.PC机软件终端程序设计

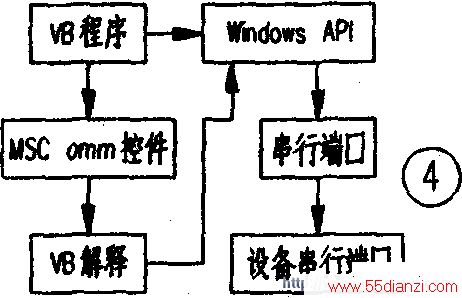

（1）用visual basIC 6.O进行串行通信程序的设计计算机串行通信执行过程如图4所示。串行通信使用Mscomm控件实现访问计算机串口，实现发送、接收数据的功能，此控件在部分电脑系统中未安装。因此笔者设计了一个安装程序来安装这个控件。安装完成后，运行“运行多功能抢答积分系统”程序，显示出“多功能抢答计分系统”界面。
（2）PC终端软件功能说明：
1）加、减按钮的使用可使用在各选手名称下面的“加”、“减”按钮对该选手进行加分及减分。
2）测试按钮的使用有三个测试按钮，用于测试软件运行环境是否正常、电脑的声音是否正常。以及显示效果。
3）复位按钮当用户按下复位按钮时，会有对话框提示。确认后所有选手的分值都会恢复成初始值。另外，如果想复位某个选手的分数，双击任意空白位置。则每位选手名称下面会有一个小“复”按钮，点击它可以复位指定选手的。
4）设置按钮用户可设置选手的名字。默认值为我院的六个系，活动默认为“多功能抢答计分系统”，默认的初始分值是100分。默认的递增/减的分值是5分，即每按一次加按钮相应选手的分数会加5分。以上各数据可以点击设置按钮进行相应设置
5）退出按钮点击退出按钮后会有相应提示。确认后退出本系统，并关闭软件。
三、调试
1.故障：电脑一直显示“警告！数据线未连接！请正确连接数据线”，但系统仍能正常使用。解决：请关闭抢答器电源，再重新打开抢答器电源。说明：这是本系统的一个小缺陷。导致此故障主要是开机颐序不对。应该先打开电脑软件再开抢答器电源。
2.故障：打开抢答器电源后，提示抢答成功。解决：按准备按钮清除抢答结果，并开始抢答。说明：因为抢答器通电瞬间，电路中会有一定的脉冲信号，在一般情况下与抢答结果相同的几率很低，在使用过程当中不会出现这种问题。此问题只会出现在极少数抢答器通电的瞬间.
