琴谱数字移频嚣DSP-108工作原理分析

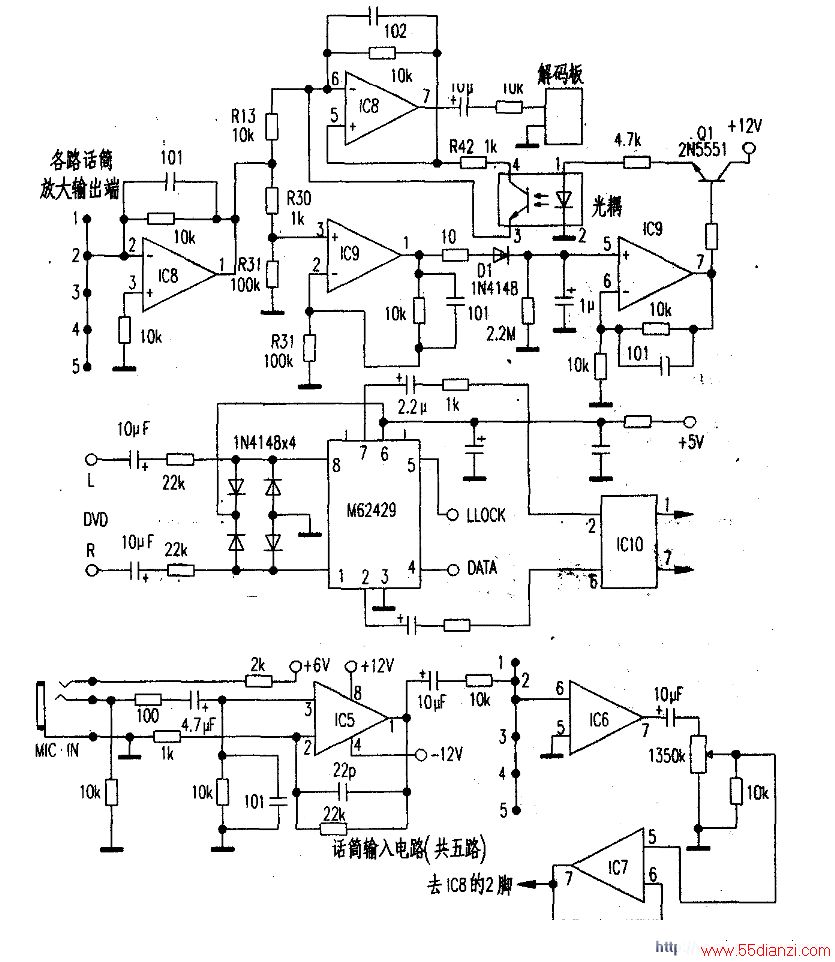

　　琴谱公司的数字移频器DSP-108原理图见附图。

　　本机的话筒输入端多达五路，除话筒3、4、5三路共用一个音量调节之外，其余两路输入及另外一路输入均为独立调节，各路输入信号经独立的放大电路放大信号之后（见上图），从IC8（型号为NE5532）的②脚输入，经其放大后从①脚输出，①脚输出的信号分为两路，一路经电阻R13送入IC8⑥脚并经其放大后从⑦脚输出，送入数字处理电路（即解码板）的输入端；另一路则由R30和R31分压后送入IC9的③脚，由IC9的①脚输出，经D1整流后得到随信号不断变化的直流电压，此电压经IC9的⑤脚同相端输入，然后从IC9的⑦脚输出，并控制三极管Q1导通与否，或者说是其导通程度。从而控制光电耦合器的发光强度，决定光耦③、④脚间阻值，进而经电阻R42串联后并入IC8的⑤、⑥脚之间。用其来控制IC8的⑦脚输出增益大小。

　　其原理为：经IC9⑦脚的变化直流电压使三极管Q1导通，则光耦发光强度增强，光耦③、④脚间阻值变小，使IC8的⑤、⑥脚的阻值变小，因⑤、⑥两脚是运放的同、反相输入端，其极间的阻值变小将抵消一部分输入信号（相对于⑤脚来说）。也就使IC8的⑦脚输出端受到限制，从而控制了话筒的输出幅度，有效地回避了话筒啸叫及烧后级音箱的这一难题。因此我们可将这第二路信号处理电路形象地称为：音频AGC电路，能自动根据输入信号的大小而调节电路增益。

　　由IC8的⑦脚输出信号送至解码板的输入端，经其处理后送到话筒总音量电位器（因数字处理解码电路工作较复杂，将在此不作介绍），从话筒音量电位器输出的信号又送入左右声道调节电位器。因为在实际会议系统中有可能出现左右声道不平衡的现象，所以专门设置了左、右声道的独立调节音量电位器，由各声道电位器调节后的信号送入后级运放IC10，经其放大后分别从IC10的①脚和⑦脚输出，并经继电器切换后输出，至此，话筒的信号流程传送完毕。

　　另外本机的两路背景音乐信号从输入端进入后（见下图），经M62429处理后由②、⑦两脚输出送至IC10的②、⑥两脚，经IC10的①、⑦脚输出。从图中可以看出，无论是何种信号都要经由IC10的①、⑦脚输出，这点在检修时十分重要，它可以方便地帮助我们判断故障部位。

　　由于本机的工作性质是低电压小电流的工作状态，在实际使用中故障率并不是很高。但是仍有少数故障在使用中出现，例如某路话筒无输入等等。特别是本机的自动增益控制电路失效后。会引起后级运放输出不稳定，从而使效果大打折扣。这点在检修中应引起注意。若出现音量时大时小，或音量在较小的状态下引起啸口等现象，除改变话筒与音箱的位置以外。也有必要检查是否是本机的音频AGC电路损坏而引起的。
