一款有趣的预言家骰子电路

　　1．主要功能
　　
　　预言家骰子的最主要功能是可以提前设置下一次骰子的结果，即你就是骰子的主宰者，由你来决定骰子的显示。这就要归功于单片机了。
　　
　　2．硬件电路
　　

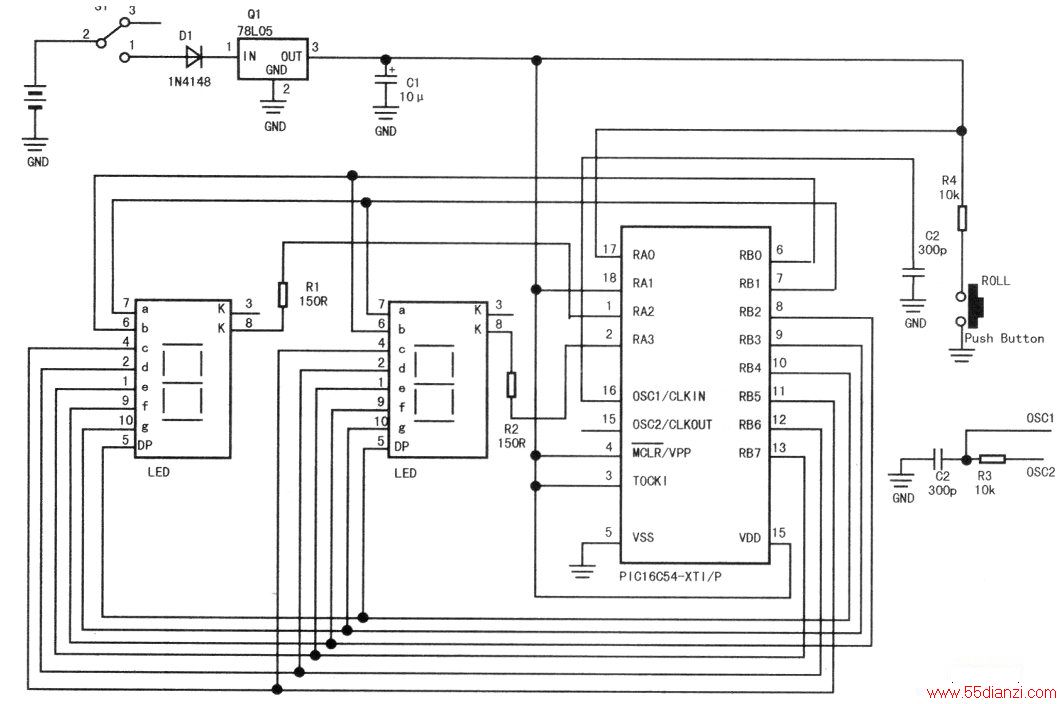

　　整个预言家骰子电路全都焊接在一块单面布线的印刷电路板上，可以由一块9V的电池供电，移动起来十分方便。电路如下图所示。
　　
　　预言家骰子的核心是一块PIC16C54单片机，它有两个I/0口，⑥~⑩脚分别接数码管。其他管脚配接电阻、电容等器件。
　　
　　电路中的电容Cl和C2可选用价格低廉的陶瓷电容；电阻可选用5%的4环碳膜电阻。此外，还有LED显示屏、78L05电压调节器及二极管1N4148等器件。
　　
　　3．使用指南
　　
　　当电源被按下，PIC上电复位启动。第一项任务是初始化各种内部设置，例如I/0端口方向、输出状态、打开看门狗定时器及设置RAM的初始值。如果开关已被按下，小数点灯闪烁，产生下一个随机数及重置看门狗。LED数码管显示2个1～6的骰子点数，每次都不一样，看你的运气了。
　　
　　4．如果它不工作怎么办
　　
　　焊接不良是最可能的原因。首先仔细检查焊点是否饱满，所有焊点之间是否导通，然后检查特别是集成电路、电解电容、二极管和开关是否焊接正确？最后再看看电池是否供电正常。

本文关键字：预言家  娱乐-游戏电路，单元电路 - 娱乐-游戏电路
