一款有趣的电子鲁多骰子电路

　　鲁多(ludo)是一种传统游戏，要求玩者用手抛出一骰子，然后根据骰子上所示的点数在游戏板上向前走几步。骰子是六面形正方体，每面对应于一个特定数，共1～6六个数，这决定了向前移动的步数。

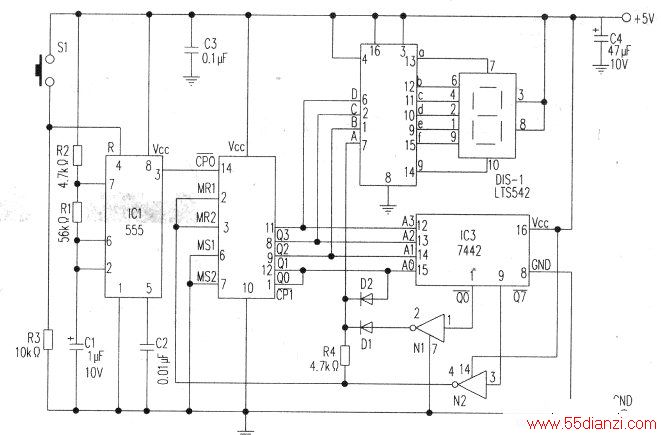

　　骰子可以用电子方式来实现，电路见附图。抛骰子的动作在电路中用按下开关Sl来代替。当SI按下时．7段数字计数器IC5就马上显示出一个点数。和手抛骰子一样，点数是随机显示的，主要根据S1按下的时间随机显示l～6六个数中的一个。

　　定时器芯片555(ICl)连接成振荡器模式，用它产生高频脉冲，频率高低取决于Cl、Rl和R2。IC1的复位脚④经R3拉低至地电位，这时定时器不工作。

　　当Sl按下时，IC1立即产生时钟脉冲。

　　只要松开Sl，时钟脉冲消失，计数器IC2就停止计数。IC2是十进制计数器7490芯片，其输出脚(11)、⑧、⑨和(12)与十选一解码器芯片7442(lC3)的(12)、(13)、(14)和(15)脚分别相连．IC3的输出脚⑨经反相器N2反相后反馈至IC2的②脚和③脚，使IC2在每计满6个数后就马上复位。IC2的输出脚也分别连接至IC5的BCD输入脚。IC5是一块将BCD码转换成7段数字的解码器和驱动器芯片，以驱动7段共阳数字显示器DIS-1。

　　IC2在正常情况下根据IC1送来的顺序时钟脉冲产生0～9的二进制代码，但在每次计到第6个脉冲后就被IC3的⑨脚脉冲复位，结果计数输出只能是0～6七个数，再用Dl和D2组成的或门将第一个0变成l，所以实际显示出来的数字为1～6。
