该系统采用F06A、J06A作发射与接收模块，单片机作控制部件，抢答按钮与显示主机无线连接。使用灵活方便，电路结构简单，制作容易，成本低。无需更改硬件电路，仅通过修改软件即可改变有关显示参数和功能，实用性较强。
一、系统结构和工作原理：

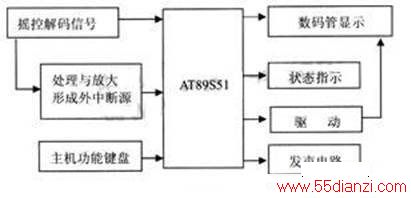

1、系统结构框图如下图所示
2、系统工作流程：主持人先通过主机功能键盘设定答题时间(倒计时时间)，再按一次S4确定，倒计时时间设定完成，等待抢答，当主持人宣布抢答开始，某抢答组按下抢答按钮，接收模块对接收到的信号进行解码，并将该组的组别编码送单片机的P1．0——P1．3口，同时由高电平变为低电平，产生中断，单片机执行中断服务程序，即读P1．0——P1．3上的数据，经内部处理后，从P0．0——P0．6口输出，供数码管显示组别，同时从P2．2口输出音频信号，使扬声器短时发声，以示抢答成功。同时倒计时开始。当倒计时时间到，P2．2口输出一较长时间的音频信号。以示答题时间结束。
二、硬件电路设计：
1、无线电发射部分
如下图发射部分采用F06A模块，该模块自带编码器，功耗低，体积小，发射频率稳定(315MHz)，工作电压范围宽(3-12V)，发射功率为10mw，有8位／3态地址编码，用于识别发射与接收装置的对应性。以防对其它摇控电器产生误动作。F06A有4个数据引脚，用于对发射信号的编码，该模块正常发射距离较远，若外加一根长约24cm的单股天线，可以使发射距离大大增加。
本电路安装时先对F06A的8个地址编码端进行适当连接，如对1、2号地址短接高电平。其它地址管脚接地，则将地址码设为“11000000”，再对A、B、C、D四个数据端编码，如将B、C与H相连，A、D断开，则发射信号的编码为“0110”，即对应第6组抢答者的编号(06)。S1为抢答按钮，D1、D2为隔离二极管，编码信号经F06A的内部高频调制放大后经天线发射出去。发射印刷电路板可安装在废旧的鼠标中，用鼠标左键或右键作按钮，操作方便。
2、摇控接收部分

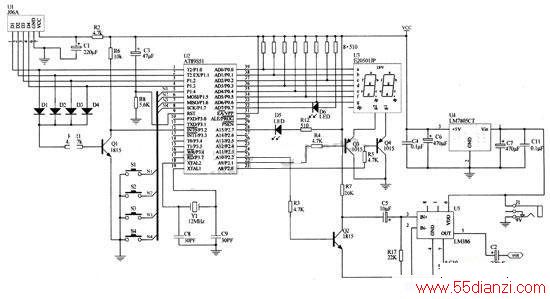

如下图接收模块采用与F06A配套使用的，J06A，接收频率为315M，将接收到的已调信号解调、解码，还原为与发射端相同的编码信号输送给单片机，工作电压为3V(2．6～3．6V)。接收灵敏度为5uv，模块上有8个地址编码端，使用时8个地址端编码必须与F06A一致，有四个数据输出端，构成四位编码信号输出，其编码与F06A的A、B、C、D四个数据端所编数据码一致。四个数据输出端在没有接收到发射信号时为零电平状态。
3、主机按键功能设计
S1功能：清零，使抢答器重新进入抢答状态，为裁判或主持人设计，同时还专为裁判或主持设计了一个手持移动摇控按钮，便于在抢答场地的不同位置进行清零操作，其发射信号数据编码为“1111”。
S2功能：“暂停”、“继续”(即取消暂停)、“加”(在设计倒计时间时，用于增加倒计时的时间，此键按下，倒计时依次加1及到最大)。
S3功能：“置位”(按下此键，恢复设定初值)和“减”(设计倒计时间时，按下此键，倒计时间依次减1及到0)S4功能：设置倒计时间。按下该键后，数码管显示“99”，通过S2或S3设计合适时间再按一次S4确定。倒计时间设计完成。
4、发声部分：由定时器T0控制的从P2．2口输出的方波信号经Q2放大后，由C5送到LM386再次放大，再经C2输出到扬声器。
5、显示部分：数码管U3用于显示抢答成功的组别和显示倒计时。D6(LED)用于倒计时状态指示，D5(LED)用于倒计时间设置状态指示。
6、电源部分：220V交流经降压、整流、滤波后得到12V左右的直流电压。(图中未画出)。一路直接给LM386供电，另一路径LM7805稳压后给其它部分供电。
三、软件设计
1、中断系统的设计
外部中断0，用于检测摇控信号。设定为低电平触发，无抢答键按下时，J06A的数据输出为(0000)，Q1截止，1NTO=1。当有抢答键按下时，Q1导通，1NTO为O，单片机产生中断，读P0．0——P0．3端口数据，经内部处理后，从P0口输出欲显示的信息到数码管显示。
②T0：定时，用于产生声音信号，当某组抢答成功时，T0控制P2．2口输出2种频率的音频信号，产生一声叮——咚，以示某组抢答成功。当倒计时间到，P2．2口发出高、低频率的信号8次，产生8次叮一咚声，以示抢答时间结束。
③T1：用于定时50ms×20=1000ms=1s，再与第二组工作寄存器的R3、R4配合。实现倒计时功能。
2、软件程序流程

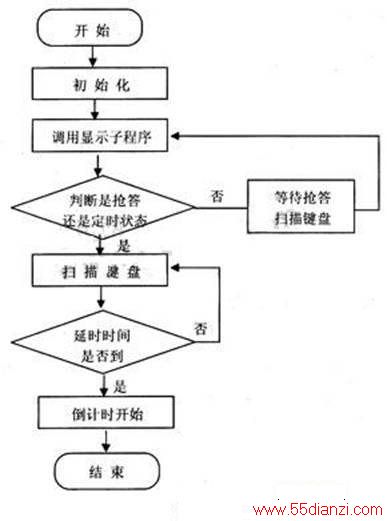

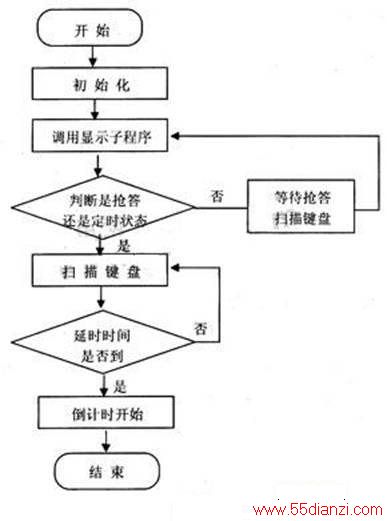

①主程序流程(如下图)

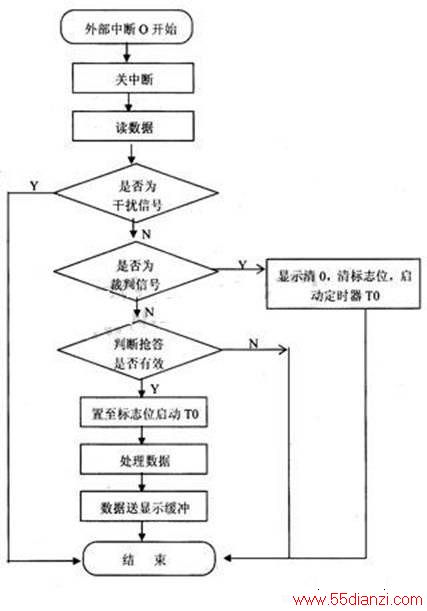

②抢答程序流程(如下图)
③扫描显示流程(如下图)
这款无线摇控抢答器，按电路所标元件参数选择元器件进行安装，只要软件正确，成功率高，经测试效果良好。现场试用操作方便，稳定可靠。
