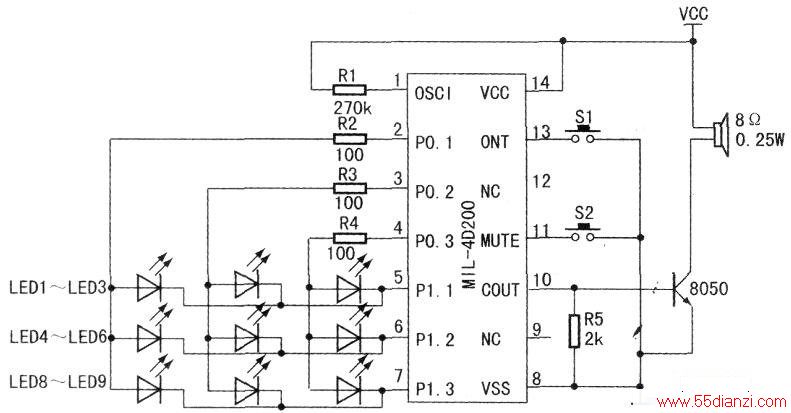

本电路采用LM-4D200型内含微处理器的语音／音乐存贮器ROM的专用COMS集成电路。电路简单、成本低廉、扩展应用方便。下图是该电路工作原理图。接上电源，按“启动”键S1时，LED1点亮，扬声器发出“嘀”声，表示倒计时开始。电路每间隔15秒钟依次点亮LED2~LED8，同时鸣响提示。当倒计时达到120秒钟时，9个LED全部点亮并闪亮三次后熄灭，接着扬声器播放“时间到啦”语句和10秒钟音乐后自动停止。
下图是应用于电子门钟电路，在这里按键S1设为甲方倒计时启动键，按键S2则设为乙方倒计时启动键。发光二极指示灯电路同样被分为两路，每路分别为三个LED灯，以红色发光二极管和绿色发光二极管加以区别。S1启动后，每隔2秒钟，点亮1个红色LED灯，同时发出蜂鸣音提示，当计时达到6秒钟时，三个红色LED灯同时闪亮，表示甲方超时。当S1启动后，甲方开始下棋子，甲方下完棋子，则轮到乙方下棋子。这时乙方启动S2后，红色LED灯熄灭，绿色LED点亮，电路开始计时。按键S1和S2是互相控制关系。
这个电路主要用于围棋比赛中的残局限时走棋。
