“欢迎光临＂声光语音/音乐电路

　　下图所示是“欢迎光临、欢迎惠顾”声光语音／音乐集成电路原理图。
　　
　　IC内部存贮2段“欢迎光临、欢迎惠顾”语音信息和7首旋律优美、保真度高的中外名曲。该语音IC具备以下三大特点：▲所存贮的2段语音信息可按照实际用途分为：“欢迎光临”、“欢迎惠顾”、“欢迎光临、欢迎惠顾”单段语音或“欢迎光临”、“欢迎惠顾”2段语音以及“欢迎光临”、“欢迎惠顾”、“欢迎光临、欢迎惠顾”3段语音输出。▲触发方式灵活多样：脉冲触发、电平触发、顺次触发、随机触发、循环触发等。▲声光同步／异步闪烁、流水闪亮等。
　　
　　“欢迎光临、欢迎惠顾”声光语音／音乐IC，其具有外部电路简单，功能强大，应用范围广等特点。典型应用举例如下：
　　

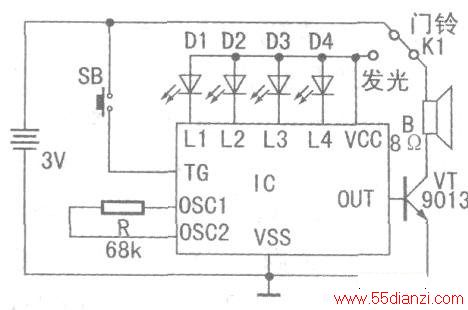

　　▲免打扰声光电子门铃如下图所示，电路中设一只小型拨动开关K1。
　　
　　将开关K1拨至“门铃”位置，接通扬声器回路，当揿一下门铃按钮SB，扬声器便发出“欢迎光临”语音和优美乐曲（每触发一次变换一首音乐），作为普通电子门铃。当休息（或谢客）时，将开关Kl拨至“发光”位置，切断扬声器回路，接通发光二极管D1~ D4回路，当揿一下门铃按钮SB时，D1~ D4按3Hz频率闪亮，门口的指示牌闪烁显出“正在休息，请勿打扰”字样。
　　
　　▲声光语音／音乐迎宾器将下图电路中的扬声器B和发光二极管D1一D4直接与3V电源正端连接。电路触发方式选择为顺次循环触发方式，即触发后，按“欢迎光临”、“欢迎惠顾”、“欢迎光临、欢迎惠顾”的顺次循环输出3段语音；发光二极管设置为同步流水闪亮工作模式，即播放语音的同时，D1 ~D4按以下闪亮工作模式工作：四灯同时渐明渐暗变快后变慢、全亮全灭、单灯跑马顺闪变快、灯串固定不闪等闪亮模式自动变化，变化花样丰富多彩极具感染力，这对于要求彩灯变化复杂多变以创造欢快气氛的迎宾场合非常适合。实际制作时，D1—D4回路应当改成可控硅或继电器控制的彩灯串（组），并且将彩灯串（组）排列为图案和字样。
