音乐魔球电路原理分析

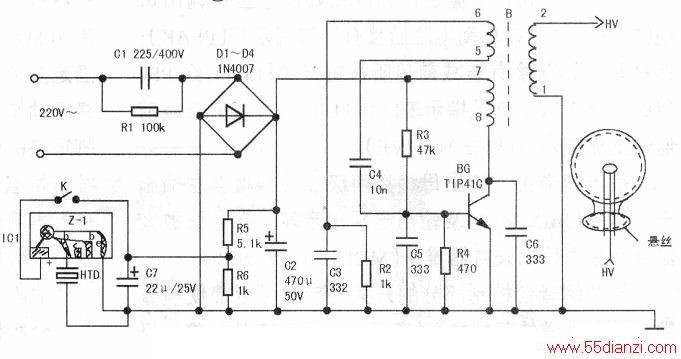

　　按实物剖析绘制的音乐魔球电路如图所示。
　　
　　1、电路分析
　　
　　AC220V经电容Cl降压，施加到整流桥Dl～D4上，Rl并联在C1上，作用是放电，避免断电后Cl残存的电荷通过整流桥和插头对外放电。电压经整流桥整流后，经C2滤波，得到比较平滑的直流电。

　　下面说一下音乐片部分：它就是一片普通的结构类似9300或KD151系列的音乐片，①脚是VCC，没有触发端，应该是整合到一起了，通电就唱，最后一脚是地线GND，HTD接在输出脚和地线上。其电源取自R5、R6的分压，通过C7滤波，经过音乐电源开关直接控制①脚的供电。

　　高压形成电路：整流滤波后形成的直流电压，一路经高压包⑦-⑧绕组加到三极管BG(TIP41C)的c极，BG导通，形成集电极电流。BG一旦导通，高压包的⑤-⑥绕组产生感应电压，该感应电压经C4加到BG基极，使BG很快进入饱和状态。随后又退出饱和进入放大区，再进入截止状态，形成振荡电路。次压高压线圈产生脉冲高压。

　　2．魔球剖析
　　
　　音乐魔球是一个玻璃吹制的球体，内部充有惰性气体。高压包的一条引出线由一支撑物伸人中心的球面放电极上，那里有一团类似不锈钢丝刷的东西，高压线就跟它们接触，形成一个电极，中心钢丝堆中的钢丝扭曲弯折，形成一个个指向外面的尖端，魔球通电后，在中心的钢丝堆与玻璃球体外壳之间产生气体放电现象，形成等离子体，发出绚丽的弧光
