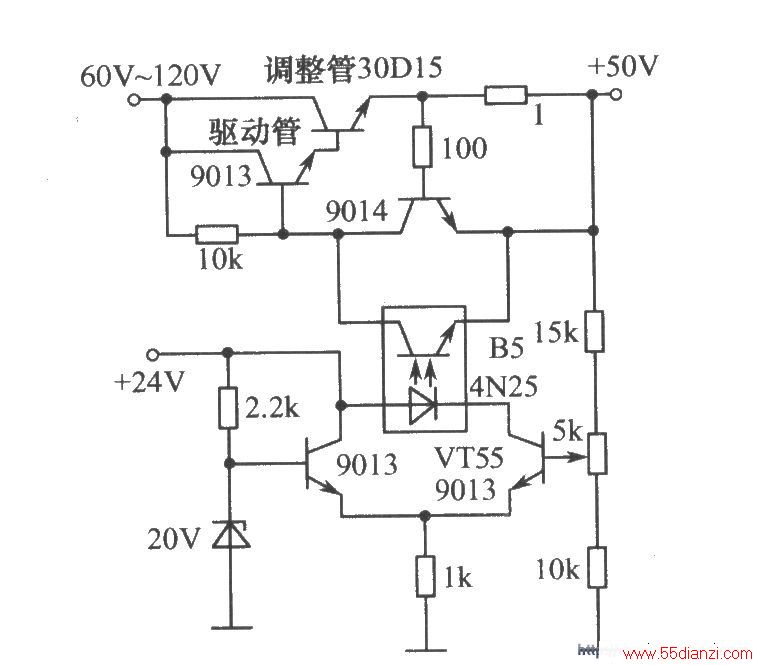

电路如图所示。通常驱动管需采用耐压较高的晶体管(图中驱动管为9013)。当输出电压增大时,VT55的偏压增加,B5中发光二极管的正向电流增大,使光敏管极间电压减小,调整管be结偏压降低而内阻增大,使输出电压降低;反之,使输出电压升高,从而保持输出电压的稳定。
本文关键字:耦合器 光电 稳压 触发-偶合电路,单元电路 - 触发-偶合电路
