SXTY三相交流调压（闭环）触发板电路

    SXTY三相交流调压（闭环）触发板用于三相交流调压系统中可控硅的移相触发单元，该触发板含有同步信号检测、闭环PI调节器及脉冲变压器输出单元。可构成具有稳压输出功能的三相交流调压系统。

SXTY 三相交流调压板技术参数 ：

1、交流输入电压：双18 V（AC，50Hz）；输入电流≤200 mA；

2、主回路额定工作电压：380 V（AC，50Hz）；

3、三相同步信号输入范围：线电压30 V；输入电流≤5 mA；

4、触发脉冲宽度：1.5 mS；

5、脉冲移相范围：0～180°；

6、输入直流控制电压：0～10 V；输入电流≤1 mA；

7、各相脉冲不均衡度：＜±3°；

8、手动控制电位器：10 KΩ；

9、电压反馈参数：交流反馈电压输入≤10 VAC；

10、工作环境：环境温度：—10℃～ 45℃；

环境湿度：≤80﹪。

SXTY 三相交流调压板的外型尺寸：长×宽×高=176×132×25 单位：mm

SXTY 三相交流调压板的工作原理

. SXTY三相交流调压（闭环）触发板采用高性能移相触发电路TC787。是集同步信号检测、闭环PI调节器及脉冲变压器输出单元于一体，具有恒压输出功能的三相交流调压系统的触发控制单元。

. 该触发板的同步信号输入，取自于与主回路同相的交流信号（信号输入范围：线电压30VAC，50Hz）。移相控制电压在0～10V范围内变化时，其输出电压将在0V～全压范围内有相应的改变。当输出电压被设定在某一固定值时，则在一定的输入范围内其输出电压可恒定。该触发板还备有“禁止脉冲输出控制端”，当工作异常时，将该控制端接低电平，触发板则停止向可控硅发触发脉冲。

SXTY 三相交流调压（闭环）触发板的端子说明与连接 (如下图所示)

1、

2、

3、 ⑴、⑵、⑶脚为交流电源的输入端（双18V，200mA），其中⑵脚为触发板的接地端，接电源变压器的中心抽头。

⑷、⑸、⑹脚为三相同步信号的输入端，与可控硅主回路工作电压U、V、W同步；

⑺脚为禁止脉冲输出控制端S, 正常工作时悬空，当禁止脉冲输出时，该端接地；

⑻脚、⑿脚为接地端；

⑼脚为手动调节电位器提供正控制电压；

⑽脚为电压调节输入端；

⑾脚为电压反馈正输入端，接UF端。

G1、K1、G2、K2、G3、K3、G4、K4、G5、K5、G6、K6脚为触发脉冲输出端，连接相对应的可控硅。

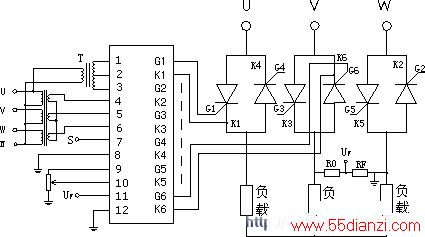

SXTY 三相交流调压（闭环）触发板的应用线路

上图为具有稳压输出功能的三相交流调压系统，负载可以是Y型接法，也可以是△型接法。电压调节输入端⑽

脚由外接电位器进行手动控制，也可用外加控制电压进行自动控制。手动控制时，电位器的中心抽头接⑽脚，电位器的另两端分别接⑼脚和⑻脚；自动控制时，⑽脚为控制电压的正输入端，⑻脚为控制电压的负输入端。反馈信号取自于主回路输出端两相间的分压电阻网络。分压电阻的取值应使系统在全压输出时，反馈电压值应≤10V。（参考值：若全压输出为380V时， R0可取200K/0.25W，RF可取8.2K/0.25W。）

SXTY 三相交流调压（闭环）触发板的注意事项

1、板内给定电位器的值用专用测试设备已经调整好，不需要再调节，否则会使控制板不能正常工作；

2、在系统通电前，应将手动调节电位器调零。
