用光耦合器组成的缓冲门电路

用光耦合器组成的缓冲门电路

点击数:7112 次   录入时间:03-04 11:39:27   整理:http://www.55dianzi.com   数字逻辑电路

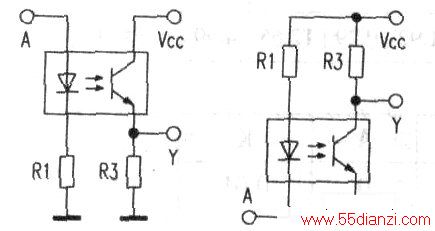

  如下左图、下右图所示,输入和输出同相位。下左图中,输入端A=1时,光耦合器导通,输出端Y=l;A=0时光耦合器截止,R3下拉使Y=0。下右图中,A=l时光耦合器截止,R3上拉使Y=l;A=0时光耦合器导通.Y=0。

用光耦合器组成的缓冲门电路
