用光耦合器组成的与门电路

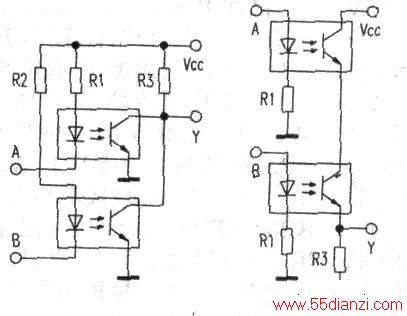

　　如下左图、下右图所示，若A=0、B=0或A=B=0时，Y=0；只有A=B=l时，Y=l，下左图中，两光耦合器并联，只要A、B之一或全为0，就有至少一个光耦合器导通，Y=0；当A、B均为1时两光耦合器都截止，R3上拉使Y=l。下右图中，两光耦合器串联，只在A、B有0，就会使至少一个光耦合器截止，R3下拉使Y=0；当A、B均为l时，两光耦合器均导通，则Y=l。
