用74LS160构成十进制计数器

用74LS160构成十进制计数器

点击数:7857 次   录入时间:03-04 11:36:20   整理:http://www.55dianzi.com   数字逻辑电路

  2.跟随功能(反馈置位法)

  ①进位脉冲(CO)置位法。

  此法是将74LS160的进位脉冲经一非门电路反馈到LD端,从而使该集成电路从下一个脉冲到来时执行跟随功能。

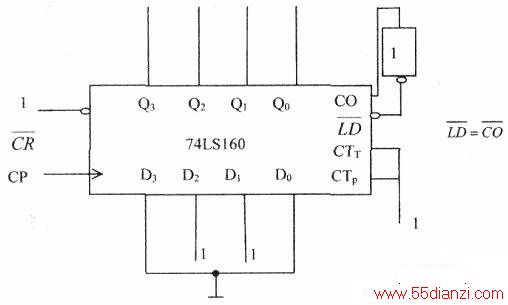

  例2:试判别如下图所示的电路是几进制。

  由下图知,第九个脉冲结束时,其状态为Q3Q2QIQ0=1001,当第十个脉冲到来时,CO=1,向高位发出进位脉冲,于是第11个脉冲到来时,执行跟随功能,此时的状态是Oll0,因此该电路是五进制计数器。

  ②输出端(Q3、Q2、Ql、Q0)。置位法。

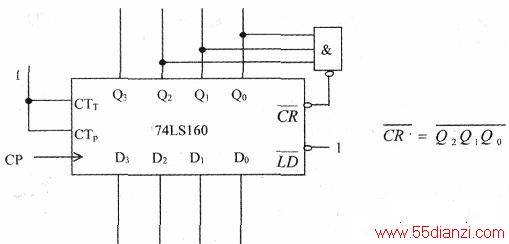

  此法是将输出端的某一状态(如第N-1个状态)通过与非门电路反馈到端,从而使该集成电路从下一个脉冲(第N个)到来时,执行跟随功能。

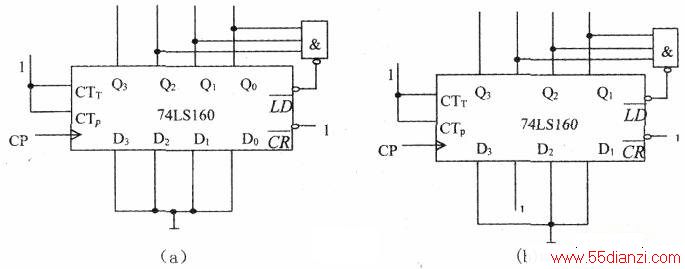

  例3:试判别如下图(a)、下图(b)所示的电路各是几进制计数器。

  下图(a)、下图(b)两图均反馈的是Q3Q2QIQ0=0lll第七个状态,但构成的进制却是不相同的。

  对下图(a):当Q3Q2QIQ0=Olll时,等于0时,第八个脉冲到来时执行跟随功能,此时Q3Q2Q1Q0=0000。

  因此该计数器为八进制。

  同理,对下图(b),当第八个脉冲到来时:Q3Q2QIQ0=Ol00,因此该计数器为四进制。

  可见:输入端D3D2DID0不同,即便是反馈同一状态的输出端,其结果也不相同。

  3。保持功能此法

  是将74LS160计数器产生的某一输出状态加以保留。如将Q3Q2QIQ0=0111状态保留,则将Q2QIQO=111通过一个与非门电路反馈到CTT或CTP端来实现。

  4.计数

  一片74LS160只能构成十进制及其十进制内的计数器,若要构成模为100的计数器则需两片74LS160串联,若要构成模为1000的计数器则需三片74LS160串联。
