方波信号产生电路

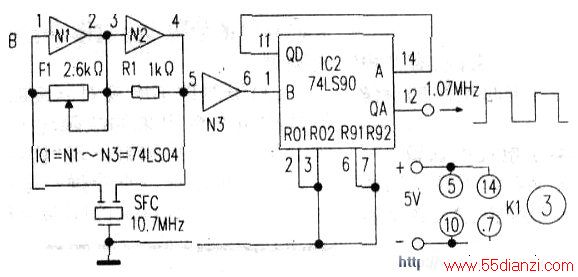

　　电路图见下图所示。这个电路的选频不是晶体，而是陶瓷滤波器。由NI、N2、Rl、Pl的SFC组成一个方波振荡器，振荡频率为陶瓷滤波器的标称率10,7MHz。N2对输出的信号整形、缓冲．IC2(74L590)对信号进行10分频后输出，输出方波信号频率为1.07MHz。IC2还可以接成其他分频系数的分频器，例如5分频等。另外该电路使用465kHz陶瓷滤波器工作也相当稳定。
