三相方波信号振荡器

三相方波信号振荡器

点击数:7476 次   录入时间:03-04 11:52:58   整理:http://www.55dianzi.com   振荡器-波形-信号电路

如图所示,由一块CD4017接成六进制计数器,其输入时钟为300Hz。VDl~VD9,R1~R3组成三个三输入或门,分别取出50Hz两相位相差120o 的三相方波信号。从A、B、C三点即可得到三相信号。

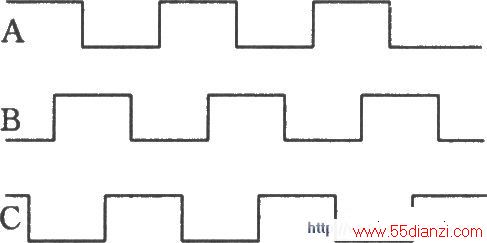

波形:

三相方波信号振荡器
