1KHz正弦波/方波信号发生器

    调试时将ＢＮＣ插座接示波器的Ｙ输入插孔，微调Ｗ１，使示波器显示出波形。如波形有“切顶”现象，则微调Ｗ２，使屏幕出现完好的正弦波。然后将ＢＮＣ输出接至数字频率计，再微调Ｗ１，使振荡频率为１ｋＨｚ±１０Ｈｚ。若微调Ｗ１达不到１ｋＨｚ±１０Ｈｚ的要求，则可改变Ｃ９容量（Ｃ９的容量加大频率降低，反之频率升高），再微调Ｗ１，使之合格。

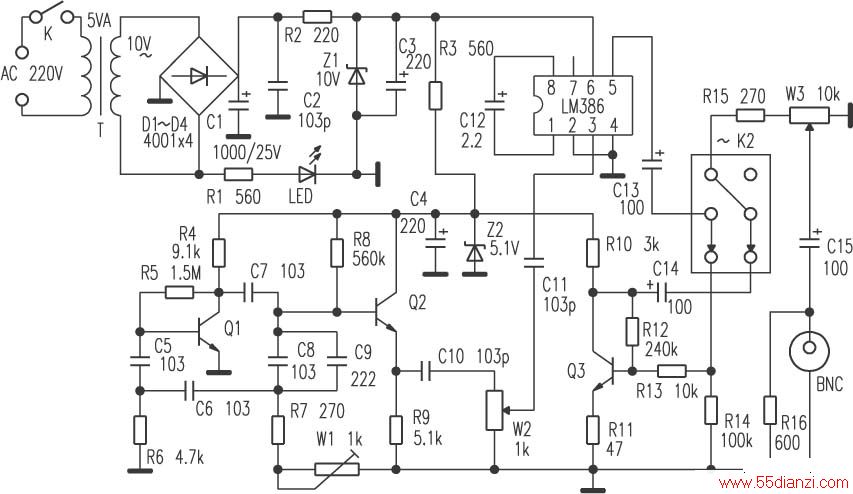

    图中Ｑ１、Ｑ２、Ｑ３用Ｃ１８１５或Ｃ９０１８均可。振荡部分Ｃ５～Ｃ９用涤纶电容。其他元件参数见图所示。
　
