单级信号电涌保护器之复合保护电路

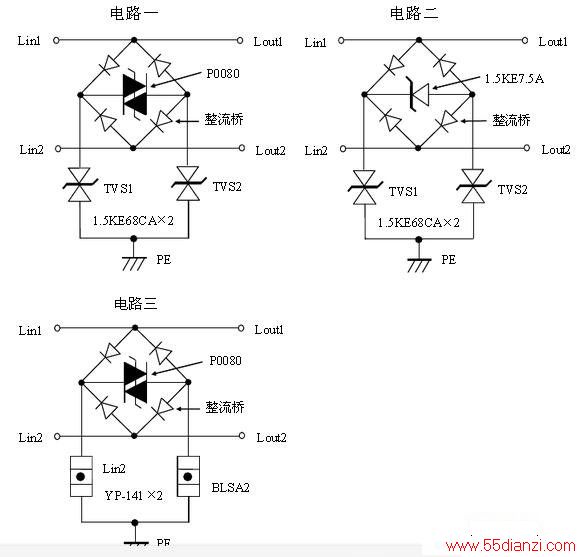

  电路如下图所示：

　　说明：
　　
　　①可用于信号频率/传输速率较高（≤10MHz）的场合。整流桥若用快速恢复二极管构成，传输信号频率/速率可达20MHz以上。
　　
　　②当线路中有连续直流电压时，必须采用电路二。
　　
　　③图中所标元件型号适用于信号幅度≤6V。信号幅度更大时，要更换整流桥中所接元件型号（参照“两级信号保护电路”关于TVS管和半导体过压保护器选择的说明）。
　　
　　④当接地线较长、信号易受干扰时，TVS1、TVS2应选用击穿电压≥100V、且峰值脉冲功率更大的TVS管，或采用电路三。
