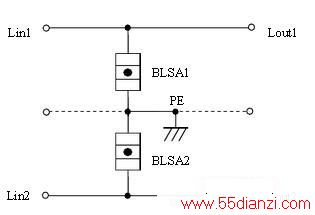

电路如下图所示:
说明: ①可用于信号频率/传输速率很高,但没有连续直流电压的场合。 ②玻璃放电管的直流击穿电压应根据信号电压峰值,按下式选择:VBRmin≥1.2USpeak ③既可以对不接地的双线传输线进行保护,也可以在有公共接地线的传输系统中(如图中虚线所示)对需要保护的线进行独立保护。
