用TVS管构成的单级信号电涌保护电路

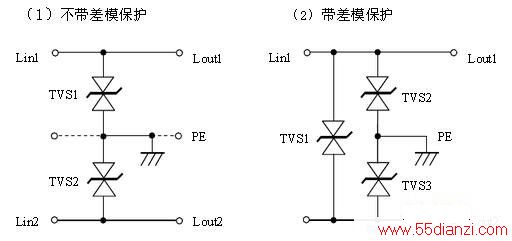

    电路如下图所示：

　　说明：
　　
　　①可用于信号频率/传输速率较低、线路中可能有连续直流电压、浪涌电流较小的场合。
　　
　　②TVS管的直流击穿电压应根据信号电压峰值，按下式选择：VBRmin≥1.2USpeak
　　

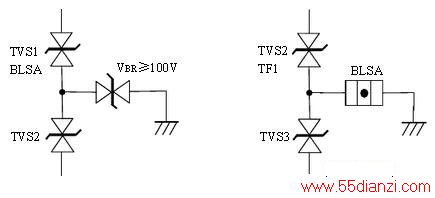

　　③当接地线较长、信号易受干扰时，可在TVS1、TVS2（左图）或TVS2、TVS3（右图）之间加接击穿电压大于100V的TVS管或玻璃放电管再接地，如下图所示。

　　④当传输线中有公共接地线（如图中虚线所示）时，采用“（1）不带差模保护”的电路，可以对1线、2线、??分别进行保护。
