简单实用的大功率交流自动调压器

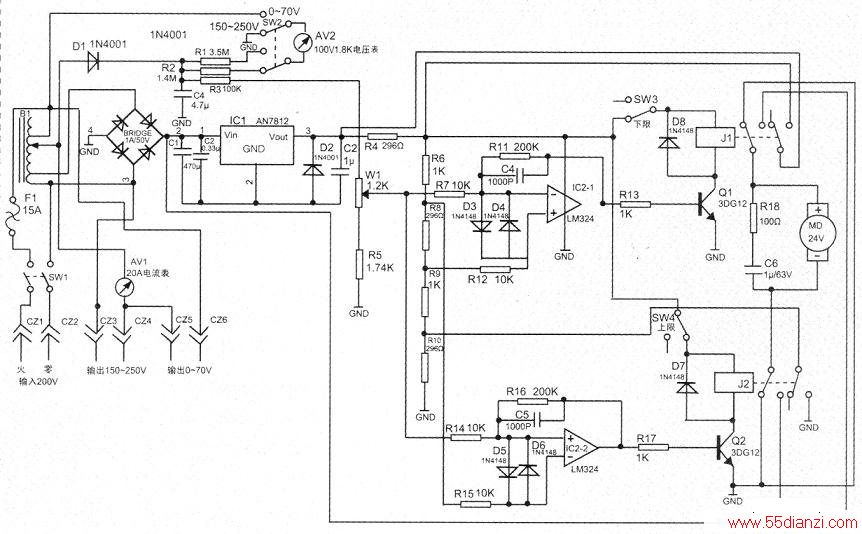

　　装配要求：整个输入输出用线要4平方毫米以上，SW1选用20A漏电空气开关，SW2在150～250V的档位上，电压表为双刻度，满刻度分别为250V和100V。SW3，SW4为滑臂上下限位开关，安装在滑臂上下极限处。电机用直流减速电机，额定转速为15转/分，额定工作电压为24V本设计是减压使用，其他元件都在电路图有详细标注，整个电路板装配要与机壳绝缘，按图纸连接无误，不需要调试就可正常工作。
