步进升压DC/DC开关转换器高电压电源的实现

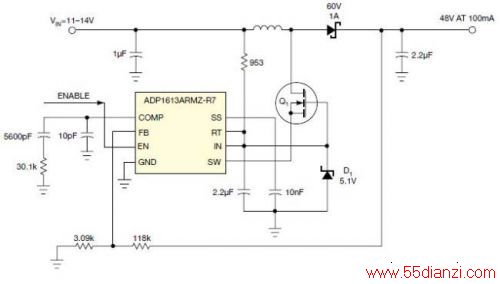

图1，本电路设计采用ADIsimPower，用IC内部FET开关驱动外部FET的源极。

图2，IC框图显示了其升压转换器架构。

    然后，内部FET导通，V X(图3)结点驱动至地，而高压FET的栅极保持恒定，导通高压FET。较低的FET用作一个低电阻栅极驱动器，而FET快速导通，获得了低导通损耗。当内部FET关断时，电感电流拉高SW结点，直到外接F E T 也关断。内部FET可看到的最高电压是栅极电压减外接FET的阈值电压。

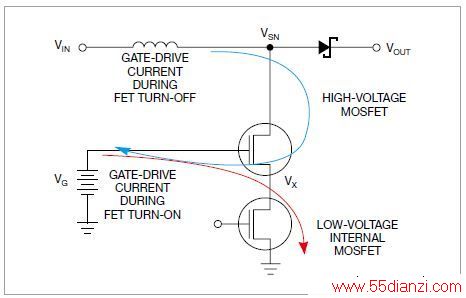

图3，级联FET结构获得了快速的转换和低损耗。这种结构亦能实现更高电压的运行。

    关断的转换较慢，因为它与电感中的峰值电流成正比，但采用一个正确大小的FET时，一般就有了获得快速转换和低损耗的驱动电流，即使是低负载。整个B OM成本不到2 美元(千片)。

    用ADIsimPower设计工具可以设计和仿真此电路。该工具可以设计出升压、SEPIC以及SEPIC-Cuk转换器，允许输入电压范围为1.8V~90V，输出电压为1.2V~90V。图4显示ADIsimPower工具与测量结果之间有很好的一致性。

图4，测量结果与ADIsimPower结果之间吻合良好。
