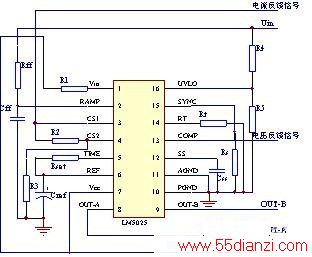

依据LM5025的这些特性我们设计了如图3所示的控制电路。
图3 有源箝位控制电路
5 仿真与实验
在理论分析以后我们用仿真软件对主电路做了仿真，又通过试验验证了理论的正确性。仿真和试验的条件是：单相220V输入整流滤波，主开关管和辅开关管都是G40N150D,箝位电容5uF，工作频率25KHz,占空比0.4。仿真及实测波形如图4所示:

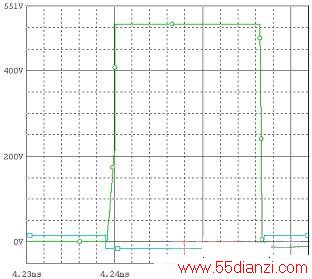

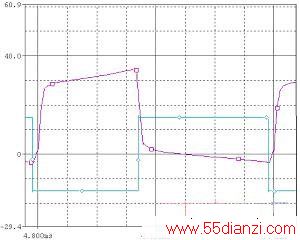

（a）仿真原边电流ip和辅管驱动波形 （b）仿真辅管实现零电压波形

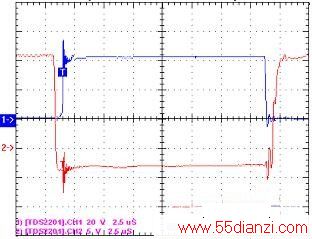

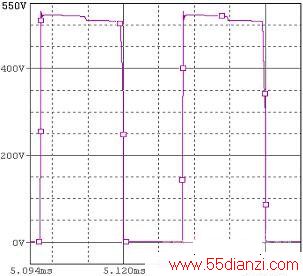

（c）仿真主开关管漏源极间波形 （d）实测辅管实现零电压波形

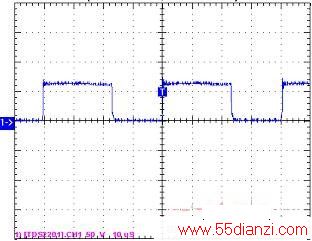

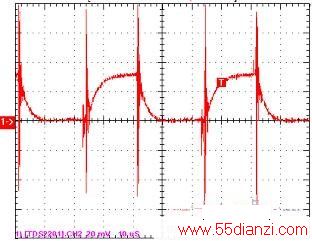

（e）实测原边电流ip波形 （f）实测主开关管漏源极间波形
图4 仿真和实测波形
6 结 论
（1）对有源箝位电路工作原理和波形进行了分析，并通过软件仿真进行了理论验证；
（2）分析了有源箝位专用控制芯片LM5025特性和功能，并在此基础上设计了基于LM5025的控制系统；
（3）通过试验验证了有源箝位在大功率逆变电源上应用的可行性，并给出了实测波形，由实测波形可以看出，主开关管漏源极间电压得到有效箝位，辅开关管实现了零电压开关。
参考文献
[1]彭国平等.有源箝位正激变换器的分析与设计[J]. 电工技术杂志，2003(10):29-33
[2]李启明，严仰光.正激变换器脉冲变压器的优化设计[J].南京航空航天大学学报，2001（4）：372－374
[3]马国胜.LM5025有效钳位PWM控制器及其应用[J].电源世界，2005（2）：47－50
[4]National SEMIconductor公司产品资料.
