代码清单1给出了控制器的软件，当内部比较器指示输出电压已达到上限时，软件使振荡器停振，驱动倍压器。本电路用在无线监控器设计中，可增加电压、功率，以及小功率定时发射机的距离。它可以提供12V~15V电压，9mA~11mA电流。
一旦加电，处理就开始了。控制器限制其在引脚4上的Port3输入。当其为逻辑高时，逻辑为真，软件代码在Port4和5(分别在引脚3和引脚4上)生成互补的PWM输出。
这些振荡为梯形网络充电。控制器在Port2/引脚5状态线上输出一个低，表示正在充电中。选择R1和R2的比率，使得当输出电压达到所需值时，梯形网络的中点为0.6V。当输出达到最终值时，控制器将状态引脚置于三态模式，20kΩ电阻将引脚上拉至电源电压轨。引脚5上的Port2于是变成输入端。
当此引脚被拉低时，微控制器使引脚6上的Port1为高，通过Q2使P沟道MOSFET导通，并将C4上的输出电压加到负载上。同时，引脚6上的Port1为高，将输出电容C4的下脚从地转换到电源轨，并在电压梯的输出端增加几伏电压。

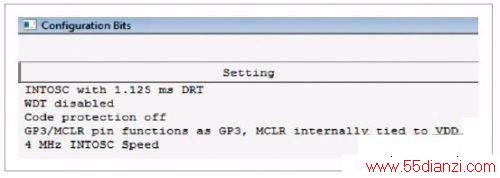

图2，在微控制器里设置这些配置位，软件代码才能正常工作
程序用一个50%占空比的700μsPWM脉冲，驱动引脚2和引脚3上的互补输出。可以修改软件代码改变这些参数。控制器有内置的4MHz振荡器，支持一个用户可选的参考模块。代码继续监控使能引脚、C4的电压反馈，以及在向负载放电期间泵的运行。必须在处理器配置时设置某些位，才能让代码正常工作(图2)。
