基于LT3742的超级电容器充电器电路

基于LT3742的超级电容器充电器电路

点击数:7470 次   录入时间:03-04 11:54:41   整理:http://www.55dianzi.com   稳压-电源电路

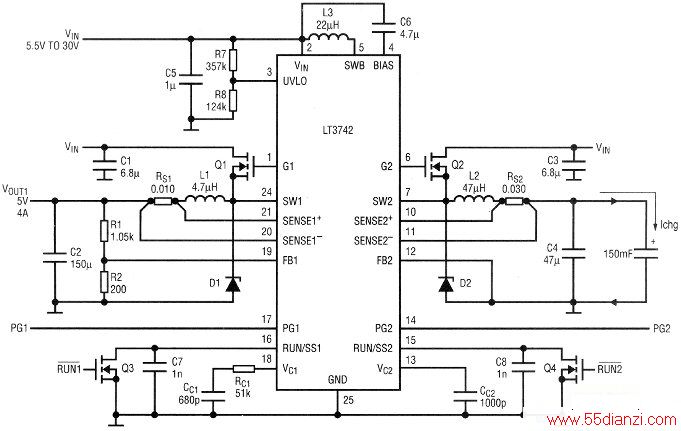

    下图所示为基于LT3742的超级电容器充电器电路。该电路是两个降压式DC-DC变换器拓扑结构,左边变换器输出为5V/4A,右边变换器输出为超级电容器CSUP(150mF)进行充电。Dl,D2选用PDS1040型肖特基二极管,Ql,Q2选用Si884DP型N沟道功率MOSFET。

超级电容器充电器电路
