采用USB端口和太阳能电池作电源的充电电路

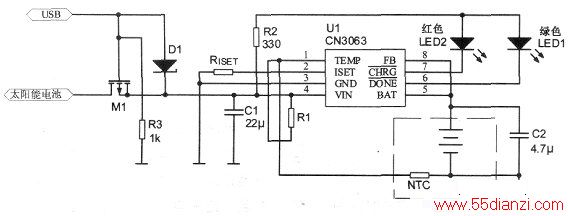

    一种采用USB端口和太阳能电池作电源的充电器电路如下下图所示。如果两种电源都接上，USB端口电源具有优先权。M1为P沟道MOSFET，Ml用来阻止电流从USB端口电源流入太阳能电池，肖特基二极管Dl可防止太阳能电池通过1K电阻消耗能量。22μF的电容起到滤波作用。
