基于LTC1041的电池监控电路分析

基于LTC1041的电池监控电路分析

点击数:7277 次   录入时间:03-04 11:49:50   整理:http://www.55dianzi.com   稳压-电源电路

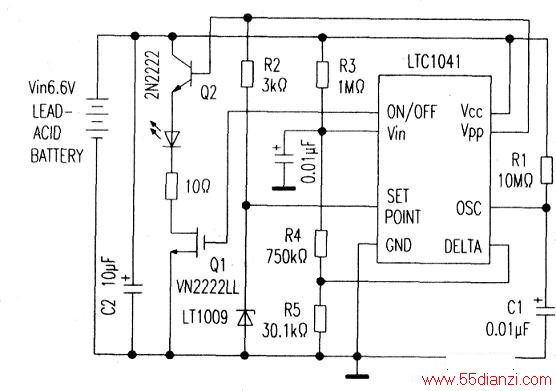

  很多电池供电系统,都需要一个可视指示器,用于指示何时需要更换电池。一般用LED做这种指示灯,但它们至少要消耗10mA的电流。这个电流会加速电池的放电,缩短.电池的可用寿命。附图使用了一种采样数据技术,可降低监控电路的平均功耗。该电路的待机电流为5μA,在指示低电压时耗电为30μA。

  在一个采样周期内,IC(LTC1041)控制器的内部备有两个内部比较器、采样信号SET、VIN、POINT和DELTA输入端,将比较结果存储在一个输出锁存器中,然后断电。

  这个过程要花大约80μs。lC外接的Rl和Cl决定采样速率。

  在控制器有效的80μs导通时间内,lC控制器的Vpp输出被切换为VCC,而在关断期间则切换为高阻。一个快速基准稳压管LT1009设定触发点。R2必须足够为LT1009提供所需最小电流。R3、R4和R5对电池电压做分压,并送人到lC的一个比较器输入端。

  这些电阻设定了5.5V的下触发点和5.95V的上触发点。内部比较器有低电流偏置点,从而能够为分压器使用大阻值电阻oR5设定了比较器的迟滞(比较器驱动一个lC内部RS触发器),当VIN<SETPOINT-DELTA时,触发器设定(ON/OFF=VCC)。当VIN>SETPOINT+DELTA时,触发器复位(ON/OFF=ground)。

  当控制器达到下触发器电平时,触发器锁存,使Q1导通。一旦锁存,Vpp输出便驱动Q2,使LED在每个采样周期时闪烁。电路以75mA电流运行,每220ms驱动LED80μs。这种运行结果是LED的平均耗电为27μA。在上电期间LED可能会闪一次,因为无法确定锁存电压。旁路电容C2可确保在瞬变负载下的低电源阻抗。

基于LTC1041的电池监控电路分析
