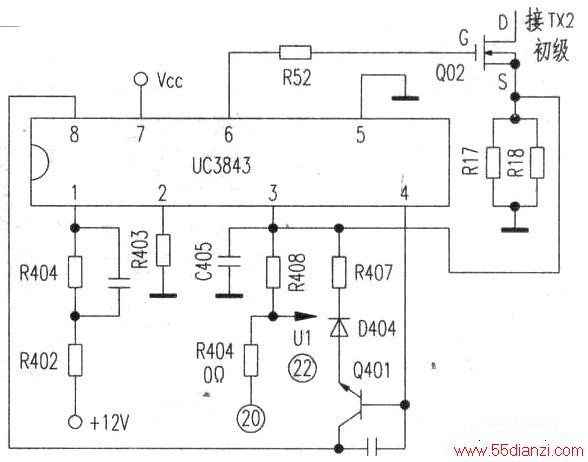

山特TG500 UPS开关电源由UC3843集成电路、TX2开关变压器、Q02K2008开关管及外围电路组成。电路图如下图所示。UC3843启动电压由12V电瓶供电．TX2一次绕组进线直流电压是由UPS相线L端的交流电压，经D05、D07整流Ll、C7滤波后为002提供工作电源，rIX2开关电源二次侧经Dl0整流输出电压为电瓶充电。
本文关键字：工作原理 开关电源 稳压-电源电路，单元电路 - 稳压-电源电路
