+12V是蓄电池E正极端，该点电压仅供试验按钮和微处理器用电。Vcc是受微处理器控制的直流电源，在市电正常的情况下，微处理器的⑧脚输出电压为0V，三极管Q08截止，Q20也截止，Vcc电压为0V。

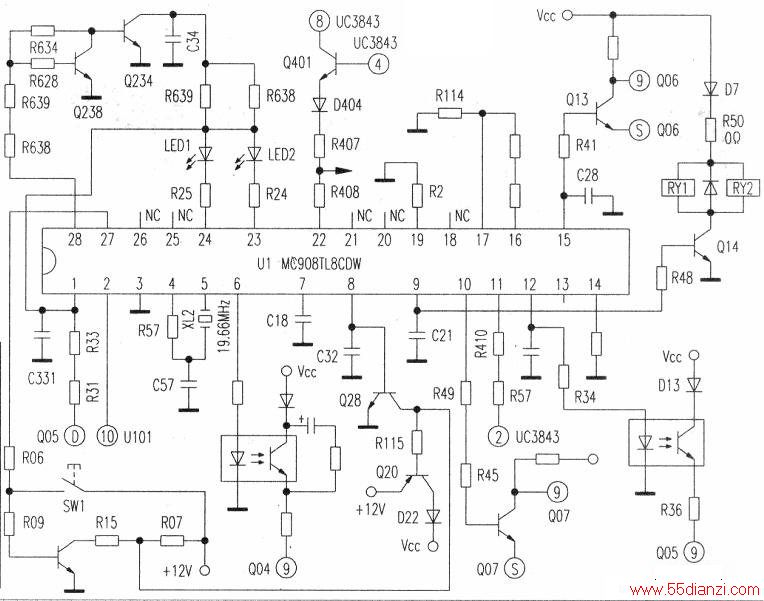

当电网停电时，微处理器的②脚输出电压为0.8V，三极管Q08、Q20饱和导通，Vcc通过Q20_极管从电瓶端引入。MC908JL8CD输入了以下信号：逆变器工作信号，取自场效应管005的D极，输入到①脚；+16V开关电源开关管002过电流检测，输到(20)脚：逆变启动信号输入到(27)脚。
在电网供电正常的情况下，Vcc停止供电，继电器RY1和RY2吸合。当实验按钮按下以后，+12V电压通过按钮加到微处理器⑤脚，微处理器发出RY1、RY2释放指令，同时Vcc开始供电。MC908JL8CDW通过控制Vcc电压开启来控制UPS逆变电路工作。逆变电路工作是控制场效应管栅g-s偏压来控制的导通程度（即MC908JL8CDW⑥脚控制Q04g极、⑩脚控制Q07g极、(12)脚控制Q05g极、(15)脚控制Q06g极）来实现逆变输出的。
