(2)光栅与图像上半部或上部有几条白回扫线，且顶部幅度略有压缩，维修时应先更换场输出级的升压电容。
(3)场幅度小或大现象，85％是由于场幅度电位器接触不良造成的。应先调节或更换场幅度电位器。
(4)场线性差现象，50％是由于场线性电位器接触不良造成的，维修时应先调节或更换这个电位器。
(5)场频不正常，即图像向下或向上移动，故障原因多是场频电位器接触不好，应调节或更换这个电位器。场频电位器有的在电视机面板上，有的在电视机主板上，有的电视机上没有这个电位器。场频电位器在主机板上的标法是“场频”或“V-HOLD”。
4．“经验法”维修视频通道视频通道中的副亮度电位器、维修开关、视放板上的五个电位器是造成亮度异常、亮度信号丢失、图像偏色的最常见故障。在同类故障中，这几个元件的故障率大于90％，所以维修时应根据具体的故障现象，更换对应的易损件。
(1)亮度太亮或太暗时，应先调节或更换副亮度电位器，副亮度电位器的标法是“副亮度”或“SUB-BRIGHT”。
(2)只有模糊暗淡的彩色图像时，应先看视放板上或主机板上有无维修开关，如果有，应先将这个开关的信号输入与输出端短路。
(3)遇有图像与光栅均偏色时，应先对视放板上的三个等距离的电位器和两个较远距离的电位器(白平衡电位器)进行调节，往往能排除故障。如图10所示中的VR602、VR612、VR60l。
注意：如果在调节过程中发现偏色故障虽然消失，但图像人的头部、肩部的边缘出现某色的拖尾现象，是因调节的电位器过量，应对三个电位器重新调节。
(4)光栅上呈现黑白点，图像偏色时，应先对视放板上的两个相邻但距离较远的电位器(激励电位器)进行调节，如图10所示中的VR621、VR611。
注意：激励电位器与截止电位器在原理图上的区别是：白平衡电位器接于视放三极管的发射极与地之间，激励电位器通过电阻分别接到视放管的基极与发射极之间。
5．“经验法”维修公共通道公共通道中的AGC电位器是造成图像上有噪点的最常见故障；公共通道中的38．O MHz、AFT中周内的电容发黑变质是造成图像有噪点、图像效果差(不包括模糊)、搜台锁不住节目等最常见故障元件；伴音检波中周内的电容发黑变质是造成伴音失真、有“嗡嗡’’干扰声的最常见故障元件。上述几个元件在同类故障现象中故障率大于90％。维修时应根据当时的故障现象对相应元件进行调节或更换。
注意：因这几个元件均是可调节元件，更换后，有时图像或伴音效果明显改善，但仍不理想，因此，要对新更换的元件进行调节。

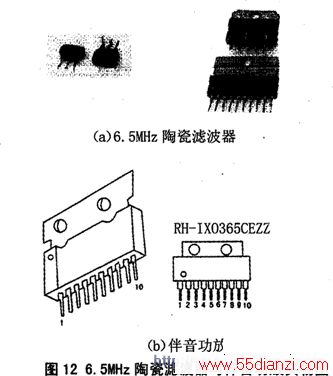

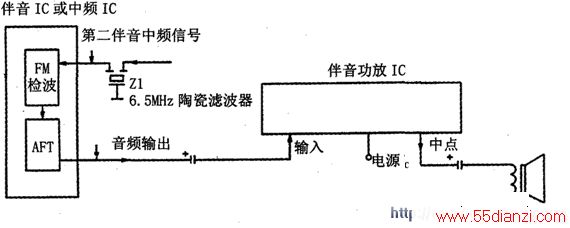

6．“经验法”维修伴音通道伴音通道中的伴音功放块(集成电路)与扬声器、6．5 MHz陶瓷滤波器故障率最高。其电路示图如左下图所示。其实物图如图12所示。
(1)无伴音、伴音失真故障时，应先查扬声器，后查伴音功放IC。扬声器的维修方法是：用万用表的R×1 Ω档，瞬间测量两引脚电阻，如果有正常的“喀啦”声，说明扬声器正常；反之，应对扬声器进行更换。伴音块的维修方法是：检测中点(即音频信号输出端)电压，如果为该集成电路最高工作电压的1／2值或略高，可判断伴音功放块正常。反之，可判断集成电路有问题。
(2)伴音有“嗡嗡”干扰声时，应检查公共通道中的伴音检波中周内的电容，如果干净如新，则要对伴音通道中的6．5 MHz陶瓷滤波器进行更换；有时中周内的磁芯偏移也会出现“嗡嗡”干扰声，可用无感起子微调磁芯，直到干扰声消失。
7．“经验法”维修遥控系统遥控系统中的易损件是4 MHz(或10 MHz)晶振、遥控变压器、-30 V工作电压中的稳压器件、存储器。
上述元件损坏后造成的故障现象不同。

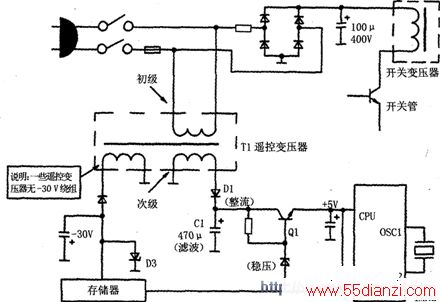

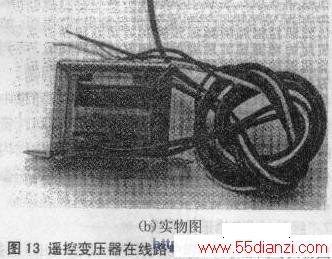

(1)遥控变压器的初级开路是造成遥控彩色电视机“全无”的最常见故障。维修时，在观察到开关电源中的保险管正常时，先对遥控变压器进行检查。遥控变压器在电路中的结构示意图如右图所示。实物如图13(b)所示。
(2)4 MHz或lO MHz晶体内部参数变化是造成“二次”不能开机的最常见故障元件。
维修面板上指示灯亮，无光栅、无图像、无字符、无伴音故障时，再测量CPU的+5 V、复位端电压正常，则应先更换晶振。遥控系统中的4 MHz或lO MHz晶振实物如图14所示。
遥控彩色电视机出现不记忆故障时，针对普通型机要检查存储器是否有-30 V工作电压，如果该引脚电压达不到-30 V，则要先更换外接的-30 V稳压二极管，如图13中的D3。其次是更换存储器。
六、“代换法”
上面讲的“经验法”与“直观法”在维修一些有特点的故障现象时，介绍先更换的方法实际上就是“代换法”。
“代换法”僦是通过用其他的方法初步判断故障在某几个元件后，用新的元件取代所怀疑的元件，如果故障排除，说明被更换的元件有问题：如果故障无变化，说明被更换的元件正常，应再换回到原位置的电视机上去。
七、“触摸法”
“触摸法”是在开机5 min或更长时间后关机(最好是拔掉电源插头)，随后有目的的触摸某些元件是否有温度过高的现象。
“触摸法”主要检查的元件有：开关电源中的消磁电阻、开关管、厚膜块、电解电容；行扫描电路中的行输出变压器与行输出管；场扫描电路中的场输出块(或输(a)结构示意图出管)；伴音电路中的伴音功放块。上述元件除电解电容外，其他元件如果有温度过高的现象(消磁电阻除外)，说明升温元件可能有过流故障。因各元件正常情况下的温度是不一样的，即使是同一元件也如此，如行输出变压器在不同机心中的温度也有差异。作为维修人员要注意在日常修理中积累经验。
这里还需特别提示：对于某个单元电路中的某个元件进行触摸维修时，一定要在上面讲的“电压法”或“电流法”、“经验法”等基础上，初步判断故障在哪个单元的哪个元件，才能用“触摸法”对这个元件进行检查。千万不要无目的的对开关电源的元件进行触摸，这样有时会因不同元件或不同机心所表现的温度不同，使你误判断故障部位，将维修带入弯路。注意不要带电触摸。
下面介绍“触摸法”在电路中的应用。
1．“触摸法”检测消磁电阻正常情况下，消磁电阻的温度较高，手摸时应感到发烫。如果触摸结果发烫，说明电视机内的消磁电路工作正常；如果无温度，说明消磁电阻没有工作，应更换。
2．“触模法”，检测开关电源中的元件
(1)“触摸法”在开关管中的应用触摸开关管温度可判断开关管工作电流是否过大。正常情况下开关管是有一定温度的，如果触摸温度与正常温度相同或低于正常温度，可判断开关管工作电流正常或小于正常值；如果温度远远高于正常值，说明开关管的工作电流大，即开关电源的负载(行扫描等电路)有过流故障，频繁损坏开关管的原因常常就是过流热击穿。
注意：如果维修的故障是屡烧开关管，则必须查明原因，彻底清除故障元件后再换新的开关管。
(2)“触摸法”在电解电容中的应用触摸电解电容的温度可判断它是否漏电或失效。从理论上讲，电解电容应该无温度，但实际上均有较低的温度，如果电容温度较高，说明这个电容漏电，应更换；如果没有温度，可能这个电容失效，也要拆下来检查。
3．“触摸法”检测行扫描电路中的元件与上面讲的其他电路元件相同，行扫描电路中的行输出管与行输出变压器正常情况下是有一定温度的，如果手摸无温度，说明行输出级没有工作，但不会造成开关电源输出电压低(它激式开关电源，如松下M11开关电源例外)；如果温度明显过高，说明行扫描电路中某些元件漏电，使行输出级工作电流大，这是造成开关电源输出电压低或光栅幅度小的原因。
4．“触摸法”检测集成电路集成电路“触摸法”应用与上述其他元件“触摸法”是不同的。集成电路击穿后，在更换新的元件后开机一会儿，关机后再摸温度。如果温度正常，说明场输出块或伴音块的工作电流正常，应查其他原因；如果温度高，说明有过流故障，应查它的输出级电路。
5．“触摸法”检测其他元件视频、CPU等大规模集成电路正常工作时均有较低的温度，如果无温度，很可能是这个集成电路没有工作。
其他部位容量较大的电解电容(100 μF以上)，正常时温度越低越好；如果温度较高，则需要查这个电容是否漏电。
八、“调节法”
彩色电视机中有部分可调元件，且可调元件的故障率远远高于其他元件。如：电位器、中周、行输出变压器等。其中的电位器因使用环境的潮湿或使用时间较长，接触点因氧化造成电阻值变化，会引起多种故障现象；中周内的电容也会因使用时间较长、环境潮湿氧化、电容容量下降，造成中周的工作频率偏移，出现图像与伴音效果不佳等多个故障现象。
