7)回扫线绿光的测试点应测CPU相应的G字符输出端电压，若高于正常值且为+O．6～+O．7 V，说明由于CPU的这个引脚电压高引起的故障，应用“断开法”，进一步判断故障在CPU电路还是字符接口电路。
8)跑台的测试点跑台故障可测CPU调谐控制输出端电压。若跑台之后与跑台之前相同，说明CPU仍输出稳定的调谐控制信号，应对调谐接口等电路进行检查；若跑台之后比跑台之前电压略有下降，则说明CPU输出的调谐控制信号不稳定引起跑台。根据分析CPU的内部结构可知，在CPU引入的AFT 校正电压不对时会造成VT略有下降，因此还应进一步测CPU的AFT引入端电压；若跑台之后调谐控制引脚电压始终向一个方向变化且不能终止，说明CPU或搜台键控电路有问题。对AFI、引入脚电压的测试应分为静态和动态两种情况，正常情况下，．静态电压应与按“节目”键的瞬间电压值相同，动态值可能高于静态值，也可能低于静态值，但搜台过程在检索到节目的前后应在静态值上下变化。测试结果若符合上述情况，说明此引脚引入的AFT校正电压正常：反之，则相反。
9)自动搜台锁不住的测试点自动搜台锁不住应测CPU同步信号引入脚和AFT引入脚。对AFT引脚电压的测试同上。对同步信号引入脚的电压也应分静态和动态(原锁存节目或搜台过程中检索到节目的瞬间)两种情况，两种状态变化时应有电压跳变。图标值是动态值，测试结果若能达到动态值，说明CPU得到了同步信号；若仅为静态值，说明CPU未得到同步信号。
1O)面板操作键失效的测试点面板操作键失效应测该键对应的CPU两引脚电压，正常情况下至少有一引脚有跳变电平，否则说明键控电路自身有开路问题。如果有跳变但跳变值不对，说明键控电路有漏电故障。
11)遥控不起作用的测试点应测CP[J遥控信号引入端电压，一般为+4．4 V，按动遥控器上任意一个键时应下降为+4 V。如果有这个跳变说明CPU得到了遥控信号，但不能说明遥控发射器输出的指令是否正确。
(3)存储器的关键测试点的说明先测存储器+5 V、-30 V两引脚电压，测试结果若异常，应检查相关的+5 V或-30 V电压形成电路；接着测存储器与CPU之间的SDA和SCL线电压，CPU要通过这两条线与存储器进行数据交换；方可查存储器和CPU。大部分存储器不需要-30 V电压。
(4)字符集成电路的关键测试点的说明维修时的测试点有：行、场逆程脉冲输入端、字符振荡输入／输出端、字符信号输出端电压。
(5)TV／AV信号切换电路1)TV／AV切换电路的关键测试点TV／AV切换电路的关键测试点有TV／AV切换控制信号输入端；电源电压；音频信号输入／输出端；视频信号输入／输出端。
2)各测试点电压的说明TV／AV切换控制端电压应随TV／AV键的操作有高／低跳变，且高／低跳变值中的一个状态值应有一个与图标值相同；否则应对此引脚外接电路进行检查；电源引脚为+12 V电压，在+10．8～+12．5 V为正常：音频信号输入与输出端应同电位(TV状态的音频信号输入端与TV状态的音频信号输出端同电位)，视频信号也与对应的输入／输出端同电位，如测试结果同电位且与图标(多为TV状态下的电压值)相同为正常，否则，应检查异常电压引脚相关的元件及TV／AV切换集成电路。
二、电阻测量法
对于单元电路来讲，采用“电阻法”主要用于维修单元电路中的元器件是否有短路、开路、击穿、严重漏电等。通过测量单元电路的工作电压输入端的对地电阻值，判断这个单元电源相对工作电源输出端是否存在短路与严重漏电，从而判断这个单元电路是否有过流与短路故障。“电阻法”在单元电路测量结果说明的问题如下：

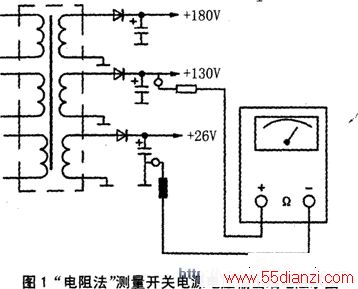

1．“电阻法”维修开关电源“电阻法”测量开关电源各电压输出端对地电阻值，可以判断输出端与负载是否有短路故障。图1是“电阻法”测量开关电源各电压输出端电阻示图。在开关电源无电压输出或输出电压低两种故障时，用“电阻法"测量开关电源各输出端电阻值，可以判断出开关电源输出端有无明显短路与严重漏电故障，测量结果可能有：
(1)某个输出端电阻近于0 k Ω或明显小于正常值说明这个输出端有短路或严重漏电故障。具体地讲，这个输出端的整流二极管、滤波电容或负载有短路、严重漏电情况。
(2)某个输出端电阻远远大于正常值说明这个输出端有开路故障。主要是整流二极管或保险电阻开路。
(3)各输出端电阻基本正常说明开关电源输出端及负载不存在明显短路与漏电故障。
(4)测量某个输出端电阻时有充电现象测量某个输出端电阻时，表针快速从左打到最右端，然后逐渐从最右端往左移动，说明这个输出端无短路与严重漏电故障。这是因为表针的这个变化过程是对电容充／放电的表现。如果这个输出端有短路或严重漏电故障，短路或漏电元件会将这个电容短路，不会有充／放电过程。
2．“电阻法”维修行扫描电路通过测量行输出级直流电压输出端电阻来判断其负载是否有短路故障。测量结果与说明的问题基本上同于开关电源各电压输出端。这里需要提醒，对于12 V电压输出端，部分电视机的正常电阻值很小，仅为O．3Ω。
三、电流测量法

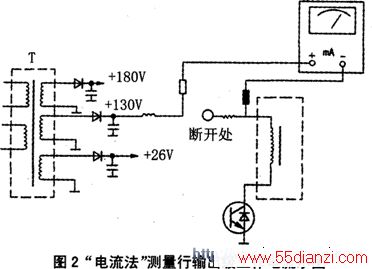

“电流法”主要用于判断行输出级是否有过流故障、行输出变压器是否局部短路。维修时，通常是断开行输出级工作电压供给电路中的某点，然后根据电流流向在断开点串入电流表。图2是电流法测量行输出级工作电流的示图。用万用表的量程为直流2．5 A，测量结果与说明的问题如下：
1．测量时电流大于50 mA说明行输出级有严重的击穿或短路故障。可大致判断是行输出变压器局部短路、行输出管击穿、逆程电容击穿等造成的。
2．无电流，即表针不动这说明所测量的行输出级电路没有工作或行输出管开路。
3．测量正常行输出级工作电流一般为350～400 mA，说明行输出级及行振荡级正常。
四、直接观察法
“直观法”可分为故障“现象直观法”和“元件直观法”两种。
1．“直观法”检测故障现象利用故障现象“直观法”进行维修，首先要对故障现象进行分类，这里我们把彩色电视机出现的千差万别的故障现象归纳为下面几大类。
(1)“全无”即电视机无电工作的任何表现。故障可能是开关电源、行扫描、场扫描、伴音通道等短路或过流，对于遥控彩色电视机还要考虑到遥控系统。
(2)“三无”
即：无光栅(遥控彩色电视机还要加上无字符)、无图像、无伴音，但有“吱吱”声或其他加电工作的反应，故障应在开关电源或行扫描电路。
(3)图像与伴音均无故障一般在公共通道、调整单元，对于遥控彩色电视机，还要考虑到遥控系统。
(4)图像包括：无图像、图像效果差、图像偏色，故障在图像伴音分离之间的视频通道、调整单元。对于遥控彩色电视机还可能发生在遥控系统。
(5)伴音包括无伴音，伴音小，伴音效果差，故障在图像伴音分离之后的伴音通道，对于遥控彩色电视机还要考虑到遥控系统。
(6)光栅包括无光栅，光栅幅度小，有字符黑背景，亮度暗，亮度太亮，一条亮线等。故障一般在扫描通道。
通过“直观法”对同类故障现象的细小差别来缩小故障维修范围。彩色电视机的故障现象千差万别，故障现象成千上万，上述只归类为六类，而且对故障部位的判断也是大致在那个部位。如果我们再对每一类故障现象进行细分，利用同类故障中不同现象之间的细小判别，就可以进一步将故障维修范围缩小，有的甚至可以将故障缩小到某个具体元件。
在彩色电视机中，同一个元件损坏的方式不同或损坏的程度不同，引起的故障现象可能不同。如开关电源中取样放大管开路，会造成开关电源输出电压高；如果击穿，会造成开关电源输出电压低或无电压输出。
与此相反，不同单元电路中的不同元件损坏有时可能引起相同的故障现象。如“全无”故障，可能是开关电源有问题造成的，也可能是行扫描电路有问题引起的。
所以，维修彩色电视机时既要正确将故障现象归类，以将故障缩小到某个或几个单元电路；同时又要在此基础上找出不同故障现象的特点，从而将故障进一步缩小到某个单元电路或某个具体元件。这里介绍彩色电视机最常见的几种故障现象与对应的故障元件。
(1)显像管着磁。
光栅与图像局部有彩斑或有彩虹带，这种故障称为显像管着磁。故障原因在彩电消磁电路。解决办法是直接更换消磁电阻或消磁线圈。
(2)光栅上部有1～lO根白亮线(回扫线)。
故障原因有OTL场输出级的泵电源电路。解决办法是：可更换场输出级的4．7μF、10 μ F、100 μ F、220 μ F升压电容、隔离二极管或场输出厚膜块。
(3)跑台。
轻轻按节目键时，如光栅上有黑条干扰，直接更换节目键。
(4)非预置状态图像效果差。
将电视机面板上的小门关上，可打开AFT(普通彩色电视机)或预置开关(遥控彩色电视机)，图像效果变差，直接调节或更换公共通道中的AFT 中周(移相网络)与38．O MHz中周。
(5)跑台，不锁台。
普通彩色电视机更换节目容易跑台，搜台难调出效果好的图像，遥控彩色电视机搜台锁不住节目，应先更换公共通道中的AFT 中周与38．0 MHz中周。
