(6)光栅与图像偏色。

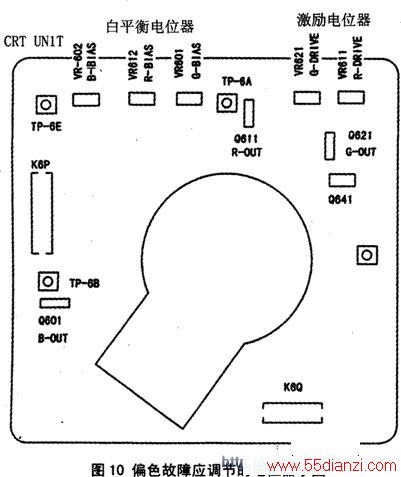

先区分故障原因：接收标准彩色信号，将色饱和度关闭，屏幕出现由白到黑呈阶梯形变化的竖条。若低亮度竖条带有某种颜色，说明暗平衡不良，可调节视放板上三个等距离的暗平衡调整电位器；若较亮的竖条带有某种颜色，说明亮平衡不良，可调节视放板上相邻两个距离较远的亮平衡调整电位器。
亮度平衡调整统称为白平衡调整。
光栅的黑白噪点中有少许发绿或发红的噪点且图像彩色不对，应先调节视放板上相邻两个距离较远的电位器。
强绿光栅强红光栅、强蓝光栅且光栅中有白回扫线，应先查显像管管座相应阴极间的放电间隙或三极管。
(7)屏幕上仅有倾斜的黑白条。
这种故障称为行频不对，应更换行扫描电路中的行频电位器或500 kHz晶体。
(8)模糊。
光栅上的黑白噪点很大或模糊，看开机30 min后是否自动变正常，如果能自动恢复正常，更换显像管管座；如果无变化称为散焦，调节行输出变压器上的聚焦电位器。
2．“直观法”检测单元电路及元器件彩色电视机内部的元件少则数百个，多则2000多个，如果逐个观察是不可能的。维修时，要结合故障现象有目的的重点观察某个单元电路中的某几个元件。
(1)“全无”类故障单元电路主要元件检测“全无”类故障应观察的单元电路是开关电源与行扫描电路。其中开关电源中主要观察的是保险管与大滤波电容、电源厚膜电路。行扫描电路主要观察的是行输出变压器，对于遥控彩色电视机还要观察遥控变压器。上述各元件观察的主要目标及说明的问题如下：
(1)保险管内壁是否严重发黑或内部的保险丝是否断。

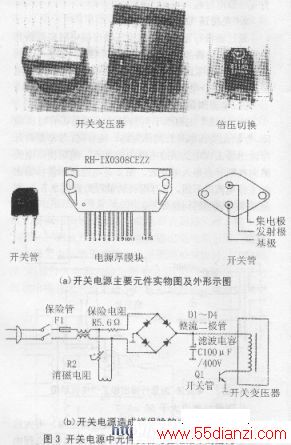

a．如果有一种情况存在，均说明开关电源存在短路故障，主要是：开关管、电源厚膜电路、100μ F／400 V或以上大滤波电容、桥式整流二极管击穿、消磁电阻内部碎裂。这几个元件是开关电源中除开关管之外的最大易损元件，比较容易观察到，开关电源中的其他元件及负载中的各元件不会直接造成保险管熔断、上述几个可能引起故障的元件在原理图中的结构与实物如图3所示。
b．如果保险管不发黑，内部的保险丝正常，说明开关电源没有击穿与短路故障。
(2)大滤波电容的顶部是否爆裂、顶部鼓涨、引脚锈蚀。
如果有上述一种情况存在，如图4所示。均说明这个大滤波电容有问题，应更换。
(3)电源厚膜块表面是否有裂纹、凸起、崩裂或少一块。
如果有一种情况存在，就可以判断电源厚膜块有问题。一般来讲，造成电源厚膜块外观损坏的原因是开关电源输出端电压高造成的，而造成开关电源输出端电压高的原因又往往是电源厚膜块外接元件损坏引起的。
(4)行输出变压器右部有无烧焦状或击穿眼孔。

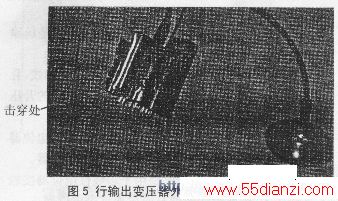

行输出变压器烧焦与击穿部位较其他部分发黑且干净，如图5所示。如果有一种情况存在，就可判断行输出变压器击穿，应更换。
(5)遥控变压器外观是否有烧焦状态。如果有，说明遥控变压器坏，应更换。只有维修彩色电视机时才对遥控变压器观察。
(2)“三无”，有“吱吱”，声，单元电路主要元件检测主要观察的是开关电源中的滤波大电解电容与行扫描输出级中的行输出变压器。开关电源中4．7～100 μ F电解电容，观察的目标主要是顶部是否爆裂，引脚(拆下来)有无锈蚀状态，如果有一种情况存在，就可以判断这个电容有问题，应更换。对于行输出变压器的观察目标与说明的问题和上面“全无”中的相同。
(3)图像方面故障单元电路主要元件检测(1)图像效果差与搜台锁不住节目应观察的单元电路与元件。

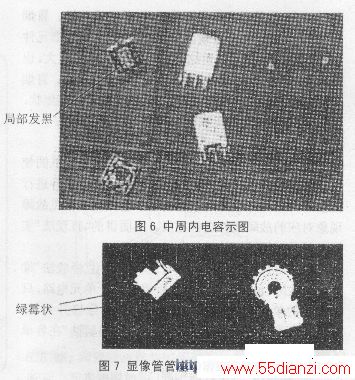

主要观察屏蔽罩内公共通道中两个相邻的中周，如38．O MHz图像检波中周与AFT中周内有无电容，虚线框内如果没有电容，观察结束。如果虚线框内有电容，将两中周拆下观察内部的电容是否有局部或全部发黑、发暗，如图6所示。如果有发黑或发暗，说明这个中周有问题，应更换；如果干净如新，说明这个中周正常。
(2)图像模糊应观察的单元电路与主要元件。
图像模糊应观察视放板上显像管管座聚焦极是否锈蚀发污，有无铜绿粉状物，如图7所示。如果有，说明管座漏电，应更换。
说明：观察聚焦极要打开或取下管座尾部的小盖，方法是向内压动小盖中的销子同时拆开。
(3)图像上有横条干扰或“S”扭曲。
应观察的单元电路与主要元件是开关电源中的100μ F／400 V或以上大滤波电容，观察的目标与结果同上面“全无”的介绍。
(4)伴音方面故障单元电路主要元件检测伴音类故障应观察的单元电路为伴音通道。
(1)观察伴音功放集成电路外观是否存在裂纹、爆裂等现象，如果有，判断伴音功放集成电路击穿，应更换。
(2)观察屏蔽罩内单独的伴音检波中周内是否有电容及电容是否发黑变质。
(5)电视机内有打火声或冒烟故障单元电路主要元件检测(1)有打火声应观察的单元电路与主要元件。
如有很响的“叭叭”打火声，主要观察的是行扫描单元电路中的行输出变压器是否打火，如果是，说明行输出变压器击穿或绝缘性能下降，应更换。
如有“丝丝”打火声，主要观察的是显像管的高压帽处是否有紫光。如果有，说明行输出变压器的高压帽绝缘性能下降，应用棉球对显像管高压帽处进行清洁处理，并更换高压帽。高压帽更换时，一是要先对高压线焊接点上好锡；二是在焊接点以下2～3 cm处涂上少许硅胶(灭孤剂)，这样便于高压线顺利穿入高压帽内。另外，在显像管高压嘴附近也涂上硅胶，如图8所示。可防止再次出现打火故障和防潮。
(2)冒烟故障观察的方法。
应在开机最短的时间内，尽量观察到冒烟的元件，并迅速关机。冒烟的元件如果是电容、行输出变压器，直接更换冒烟元件即可；如果是电阻，说明这个电阻流过的电流过大，也就说明这个电阻后级的电路有短路或过流故障。冒烟电阻有时会被烧断或阻值变大；有时只是外观有焦状，但其阻值仍正常，排除其他故障后可继续使用。
五、“经验法”
经验法有两种应用方法：一种是根据电视机的使用时间和环境，对常见故障现象中的最易损元件进行更换；另一种方法是对某种机心彩色电视机常见故障现象对应的故障元件进行更换。上面讲的“直观法’’实际上就是“经验法”的具体应用。
根据电视机的使用时间与使用环境用“经验法”维修常见故障，也可用于维修电视机的每个单元电路，只是检查的单元电路元件是电容、电位器、维修开关、管座等为数不多的几个元件。下面介绍“经验法”在各单元电路中的应用。
1．“经验法”维修开关电源“经验法”主要检查开关电源中开关变压器以左的2．2～100 μF的电解电容与电位器。

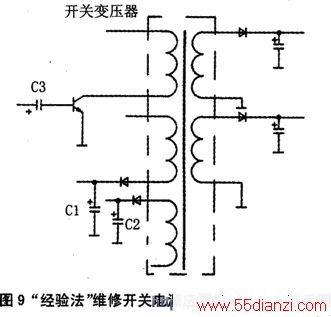

(1)对于使用时间长达8年以上的彩色电视机，如果维修的故障是“全无”，或有“吱吱”保护声，50％的原因是开关电源中开关变压器以左的2．2～100 V F电解电容失效、漏电或性能变差造成的，如图9所示中的电容C2、Cl、C3。维修时应先更换这几个(有的开关电源只有一个电解电容，有的有三个)电容。
(2)对于开关电源输出电压低或高的彩色电视机，如果使用的时间长达5年或使用的环境较潮湿，维修时也应把上面的电解电容先更换。
2．“经验法”维修行扫描电路(1)电视机出现行频不对(屏幕上只有倾斜的水平黑白条)故障时，98％是行振荡电路中行频电位器接触不良(或500 kHz晶体有问题)。所以遇到行频不对故障时，应先更换行频电位器或500 kHz晶振(任何彩色电视机只有其中的一个元件)。
(2)电视机出现“全无”、“二次”不能开机、有“吱吱”保护意时，40％以上的故障原因是由于行输出管击穿，行逆程电窖击穿、漏电或行输出变压器击穿、局部短路造成的。所以在维修开关电源各输出端负载有短路、过流造成开关电源工作异常时，应先查行扫描电路中的行输出管是否击穿，行逆程电容是否击穿、漏电，然后检查行输出变压器是否击穿、局部短路。
3．“经验法”维修场扫描电路场扫描电路中的场输出块(集成电路)与升压电容、场幅电位器、场线性电位器是这个单元电路中的最易损件，维修时可以根据当时具体的故障现象先更换相应易损件。
