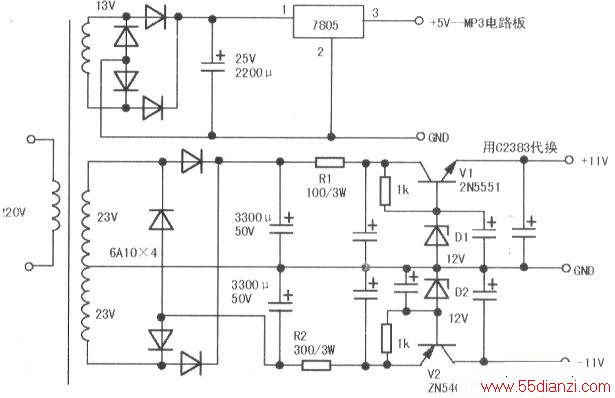

接修一台有源音箱，故障为VCD信号及MP3播放均无声。拆出功放板，找出L、R声道输入端，注入VCD音频信号，结果主音箱、副音箱扬声器工作正常，说明功放板无问题。拆开前面板，测均衡器和前置板集成块4558供电情况，有-11V，没有+11V，顺线路走向又回到功放板，观察+11V是由简单的串联稳压电路组成，相关电路见下图。、用万用表Rx1k挡测出R1(100Ω/3W)开路，Vl的b-e结电阻为58Ω,b-c结电阻为1.2kΩ，D1阻值为10Ω，判断这三只元件损坏。观察Rl是过热损坏．V1引脚氧化发黑，焊盘焊锡发黑且有裂纹，判断也是因为功耗过大发热烧毁。2N5551(180V/0.6A/0.3W)，用C2383(160V/1A/0.9W)代换。
2N5551和C2383的引脚功能排列不一样，代换时引脚必须适当整形，R1用两只5.1Ω电阻串联代换，降低热量；稳压二极管D1选用12V规格功率0.5W的，上机前先测试稳压值，证明稳压值确为12V。通电，测+11V电压稳定，左右声道功放输出正常。插入U盘却无声，测MP3电路板5V输入电压正常，用万用表Rxlk挡测MP3电路板L/R输出端对地电阻为0Ω，怀疑两只贴片封装静音三极管击穿短路。将其焊下测量是好的，再试MP3电路板仍没有音频信号输出，判断电路板损坏。
用通用MP3电路板间接代换，仍使用原板u盘插孑L，把原板U盘插孔4个引脚焊开并悬空，把新板U盘焊脚用细线和原板U盘焊脚并联，改装完毕再试，U盘播放功能恢复正常。
