H.O.SVOE数码功放，开机后接通喇叭，继电器始终不吸合。该机所有操作都是按键式数码操作。由于电路复杂，必须弄懂保护电路的工作原理才能动手维修。该机属新型功放，找不到图纸资料，实测出功放和保护电路工作原理图。

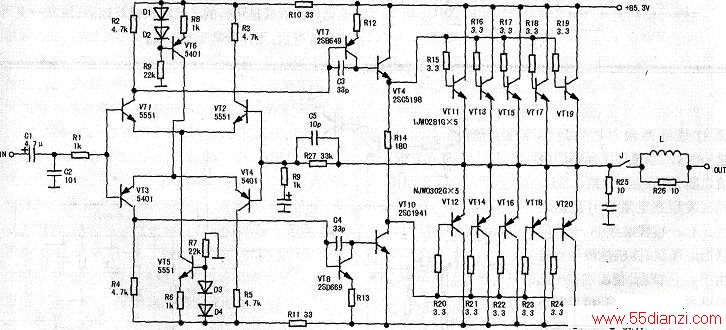

功放电路如下图所示。该电路由两个差分放大电路进行放大，差分放大电路共发射极端接恒流源电路。功放电路中没有设末级电流放大管静态电流调节电路，静态电流由恒流源和第二级电流放大达林顿对管的发射极电阻阻值所决定，末级电流放大对管处于乙类放大状态。这种直接耦合功放电路，只要有一个三极管及外围电路出了故障，所有的三极管静态工作点都会不正常，中点电压也会不正常。维修方法是：把三级电流放大对管从电路板拆下来，先修好差分放大电路，再装第一、二级电流放大对管。当第二级电流放大对管的Vc电压为+0.3V左右时，再装末级电流放大对管。在拆去三级电流放大对管时，修理电压放大电路前应将末级电流放大对管的输出点（中点）对地短揍，目的是模拟电压放大电路的正常工作状态。功放电路正常工作后，实测各三极管静态工作电压如下表所示。

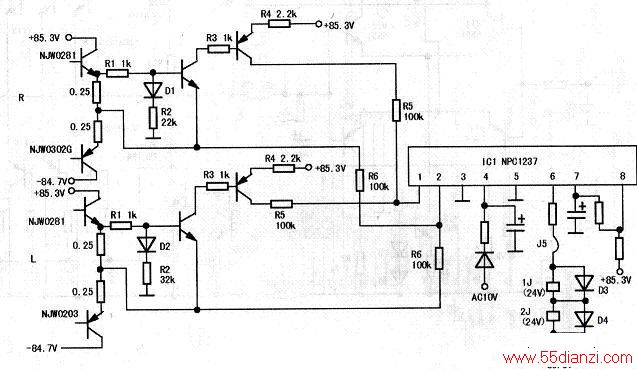

保护电路如下图所示。从图可知，该机的保护电路与CPU电路没有联系。该机保护有：开机延时接通负载保护、中点电压不正常保护、末级电流放大管过电流保护。
这台功放的故障原因，一定是功放电路或保护电路出了故障。先测功放电路中点电压，一个声道为+17mV，另一个声道为+13mV。中点电压正常，功放电路工作正常，故障应出在保护电路：测继电器2J线圈两端的电压为0V，线圈两端对地电压都是+85.3V，线圈没有电流通过；测1J线圈两端对地电压也是+85.3V，测量线圈回路的限流电阻，阻值为正常的2.2kΩ，同时发现在电阻与1J线圈之间还有一根裸跳线J5，一端已锈断。所以，该机故障原因是由于J5已锈断，使串联在一起的继电器1J和2J开机后都不吸合。用细铜线代替J5接好后，机器工作正常。
