经查发现AC22()V输入保险管熔断发黑，判断电源变压器负载有严重短路现象，必须查明故障原因后才能更换保险管。

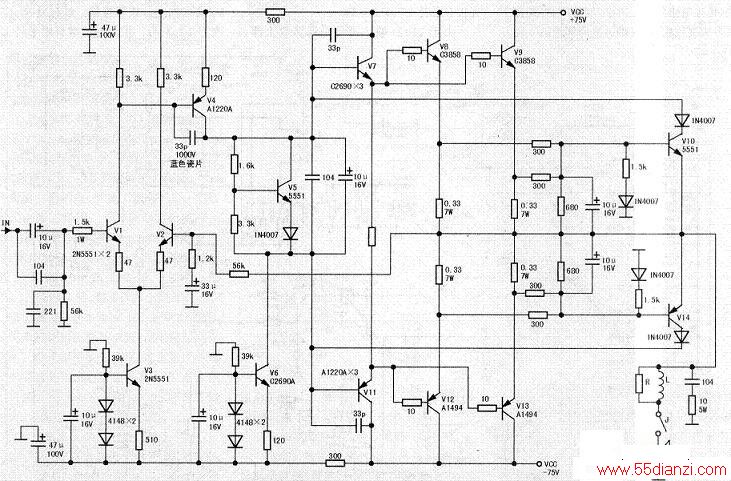

拆盖检查发现电源变压器次级通往整流全桥的两只15A保险管已熔断变黑，保险管座外加的铜丝也烧断。在路测量功放管C3858、A1494的c-e结在路电组，发现右声道的4只功放管中有3只的阻值为4Ω，已击穿。为方便检修，实绘出右声道功放电路，如下图所示。

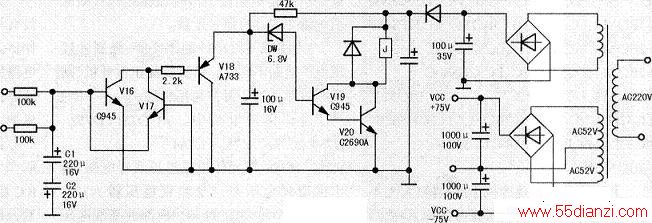

该功放电路供电电压较高(±75V)，是一款经典的单差分、三极管恒压偏置，双管并联电流输出级的OCL功放，电路简洁可靠。拆下V7~V13检测，发现V7中有一只C2690型三极管的e-c结击穿，功率管V8、V9、V13击穿。为了保证功率管参数尽可能一致，笔者挑选了两对BVceo、hFF参数基本一致的对管，分别代换V8、V12和V9、V13，检查无误后再更换V7及保险管，通电几秒后继电器吸合，测得+75V供电正常，输出中点电压为0.13V，也正常；接人音箱，输入VCD音频信号，音箱发声正常。慢慢加大音量，约调至总音量的1/3时，继电器断开，音箱无声，调小音量又可正常放音。电话询问机主得知此机以前就有大音量保护现象。分别单独连接左、右声道音箱试机，均出现保护现象，于是怀疑保护电路有问题，尤其是取样元件。该机保护电路如下图所示，检查中点电压取样电路，当代换了音频旁路电容C1、C2后故障排除。
