此有源插卡音箱用来播放MP3歌曲跳广场舞，近来出现声音突然消失又能自动有声音现象。

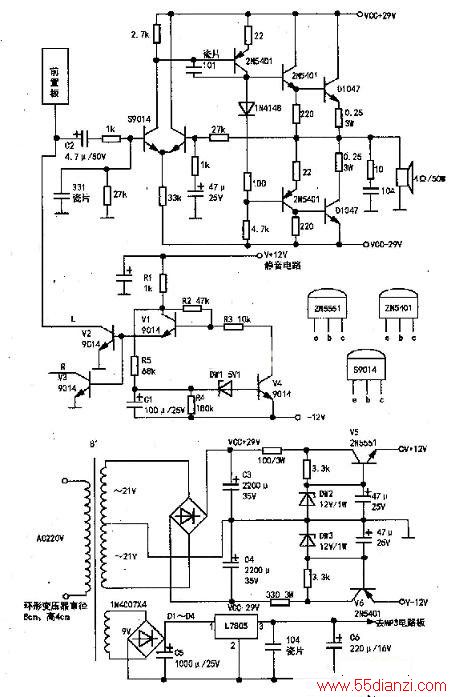

由于此故障很不稳定，决定先对功耗较大的功率输出级全部补焊，结果无效。测绘该机左声道功放级（主音箱扬声器由左声道驱动）、静音电路和电源供电电路如下图所示。环形电源变压器初级通电后，在次级主绕组感应得到双21V电压，经过整流桥整流后再经C3、C4滤波得到士29V给左右声道功放级供电。同时，129V经过以V5、DW2、V6、DW3为核心组成的串联型稳压电路获得+12V电压，分别供前置放大板上的JRC4558和静音电路使用。副绕组感应的9V电压经四只枷4007整流、C5滤波获得12V直流电压，再经L7805稳压成5V电压，经C6再次滤波后送给MP3电路板使用，完成读卡功能，输出的L、R、声道音频信号经LLSB、VCD功能选择开关后，再经前置板音量、高低音音调调整分别送给L、R声道功放级。
为了区分是左声道功放级故障还是静音电路故障，先把静音电路中V2焊下，因为V2是左声道功放级输入端信号静音控制管。其工作过程是：B1初级得电后，次级主绕组的双21V经整流滤波及V5、V6稳压得到士12V，静音电路开始工作，+12V通过R1、R5对C1充电，由于电容独有的特点，电容两端电压不能突变，此时C1两端电压很低，DW1截止，V4截止，+12V经过R1、R2给V1基极提供偏置电压，V1饱和导通，V1从e极输出正电压加到V2、V3基极，则V2导通，c、e极间导通内阻很小，把从前置板来的音频信号在C2之前就旁路到地，音频信号无法送给功放级放大从而实现静音效果，V3同样饱和导通对右声道功放级实现静音效果。随着充电时间延长，C1两端电压逐渐上升到5.8V临界值（DW1的齐纳击穿电压5.1V加上V4的b-e结导通电压0.7V）后，DW1导通、V4饱和导通，V4的c、e极间导通内阻变小，通过R3把V1的b极拉向-12V、V1的b-e结变成反向偏置而截止，则e极停止输出正电压，V2、V3截止，e、c极之间导通内阻变得很大，左、右声道功放级输入端静音效果解除，可以正常放大从前置板过来的MP3音频信号。播放MP3音乐试验，故障现象一样，说明与静音电路无关，焊好V2，将集电极和发射极之间的焊料清洗干净防止漏电。
为判断故障是在前置板还是左声道功放级，从C2负极引出信号到TDA2003输入端，结果声音断续，说明故障范围在前置板。测前置板上有正常的±12V。而送给MP3电路板的5V电压却时有时无。由于此MP3电路板没有读卡正常闪烁指示灯，一旦5V消失又自动正常，则重复读取5V断电时播放的歌曲，从而给人一种歌曲声音中断的假象。顺5V供电线找到功放板上的L7805、测C5两端12V一直正常，怀疑L7805内部不良。换为新L7805后长时间试验，放音正常，故障排除。
