该音响可从电脑、播放器等输入音频信号，经双联音量电位器Wl调节后，一路经高通滤波器滤波，分别输入到左右声道功率放大器TDA2030A．驱动两只高音喇叭。二路音频信号经混音、一阶低通滤波、放大及有源二阶低通滤波后，输入到低频功率放大器TDA2030A．驱动低音喇叭，放大电路板放置于低音箱内。

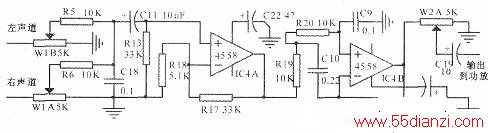

分析上述故障，判断应发生在低音混音、放大、有源低通滤波及功放电路部分，排查工作应从相应电路人手。先从低音箱后部取出电路板，为便于分析，沿低频功放输入引脚逐步向前绘制出电路原理图。为判定低频功放电路是否正常，断开隔直流电容C19，加电后，低音喇叭不再有“吱吱”声音。用小螺丝刀轻触低频功放TDA2030A的信号输入端，可以听到低音喇叭发出“咯咯”的声音，说明低频功放电路正常。断电，用万用表测量低音(BASE)调节电位器W2A，发现在旋转电位器时，其中间引脚对地端的电阻值基本不变，大约为4.7Kn，怀疑该电位器存在滑片接触不良现象。刚好该电位器为双联，另一联空置未用，于是用美工刀划断该电位器输入和输出电路板的连线，用短导线将运放IC4的⑦脚与双联电位器W2另一联(W2B)的输入脚相连接，电位器W2B的中间引脚与电容C19正极相连。再次加电试机，故障排除。
